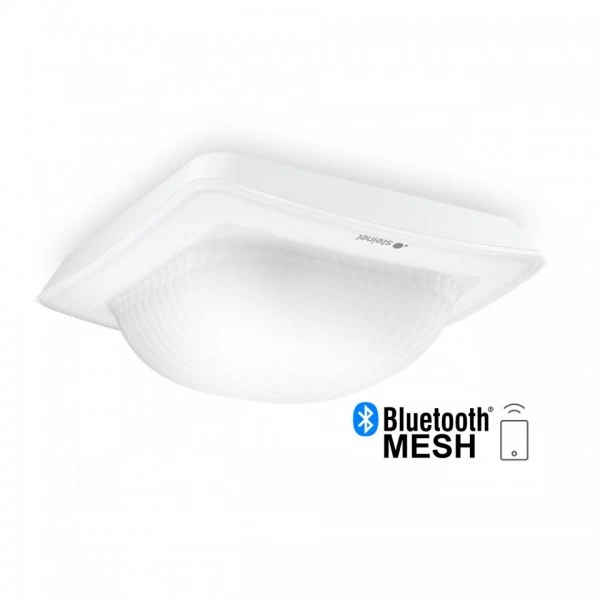

STEINEL Датчик присутствия IR Quattro HD-2 DALI-2 IPD UP

Характеристики

Версия датчика

С Bluetooth

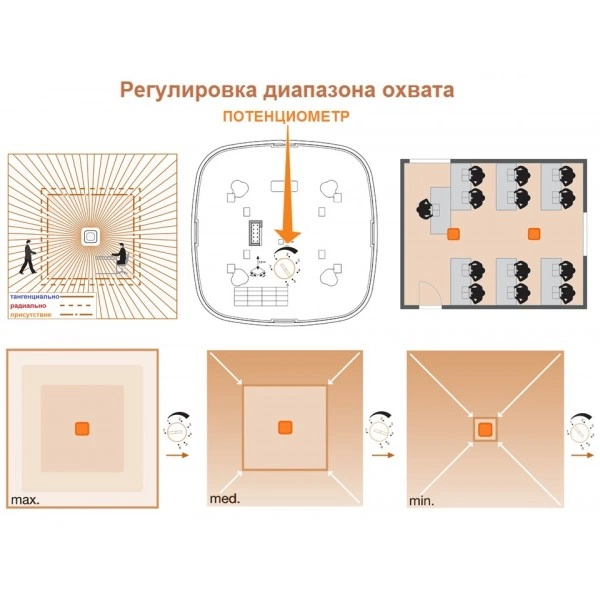

Возможности регулировки, ограничение дистанции срабатывания

Механическая регулировка дальности действия с точностью до метра с помощью поворотного регулятора на датчике

Выход DALI

Управляющий кабель DALI (подходит в качестве мультимастера для коммуникации с контроллером DALI/ сенсором DALI)

Дальность действия

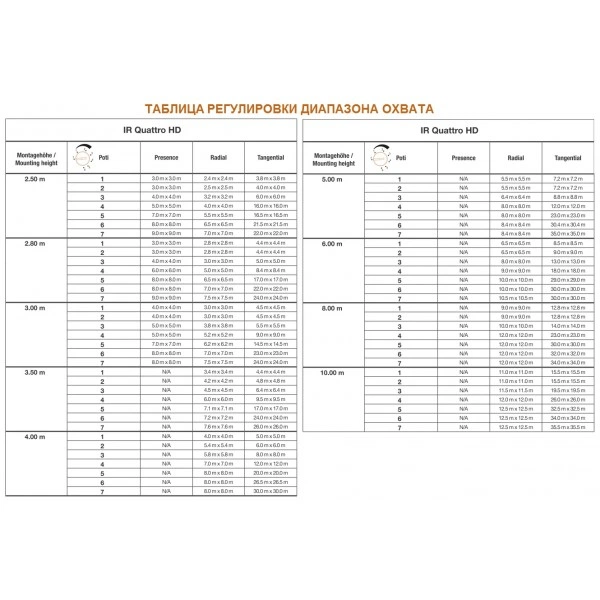

В зависимости от высоты установки датчика - все параметры диапазона охвата регистрации движений см. в инструкции

Интерфейс

DALI-2 Input Device (DALI-2 IPD)

Клаcc защиты

II

Комплектующие, дополнительно

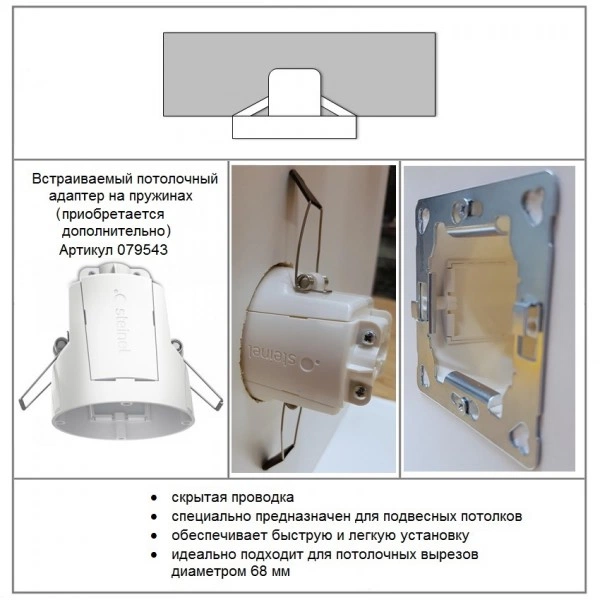

Control PRO UP Box, артикул 079543, white/адаптер потолочный встраиваемый с зажимом для подвесных потолков (приобретается отдельно)

Макс. Потребление тока при входном напряжении 10 В в обычном режиме работы

32 мА

Макс. Потребление тока согласно IEC 62386-101

84 мА

Материал

Пластик, устойчивый к УФ-излучению (корпус), HDPE (линза)

Нoминальное напряжение, В

По шине DALI / 10 – 22,5 V DC (DALI не является SELV – используйте инструкции по работе с низким напряжением)

Нагрузка

Выход DALI: 2-полюсная управляющая линия DALI

Настройки

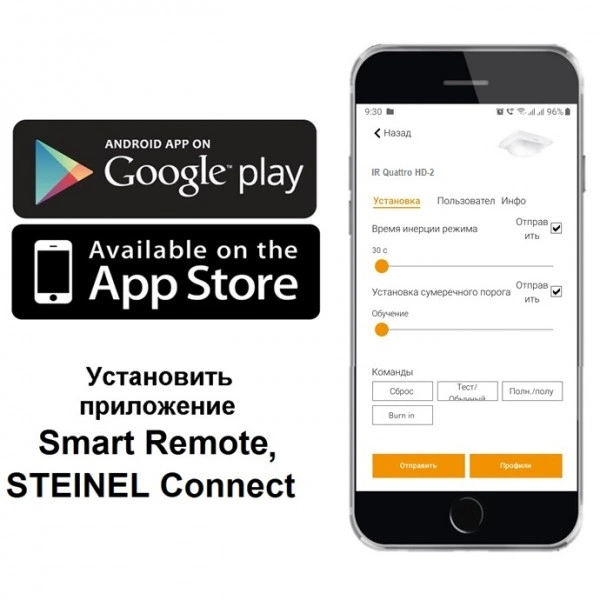

С помощью приложения Smart Remote, Connect Bluetooth Mesh, по шине DALI, потенциометр

Параметры регистрации

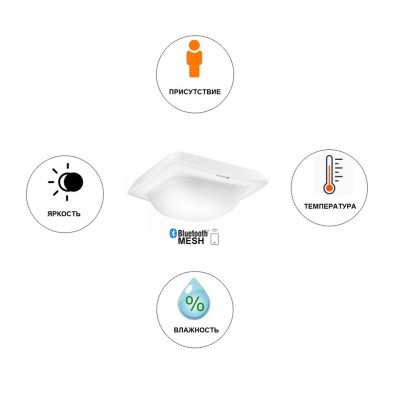

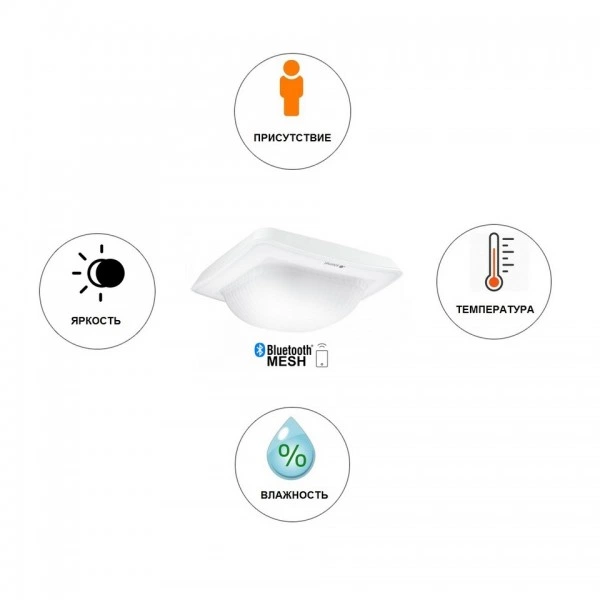

Присутствие / уровень освещенности / температура 0-40°C / влажность 0-100%

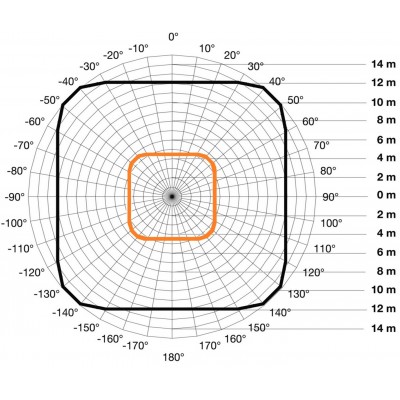

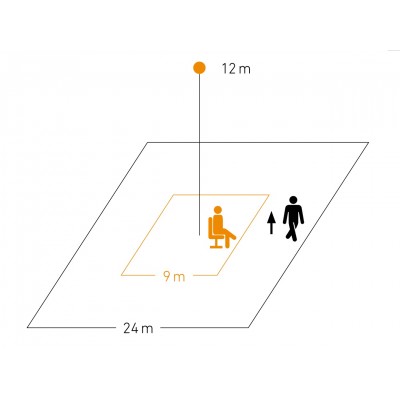

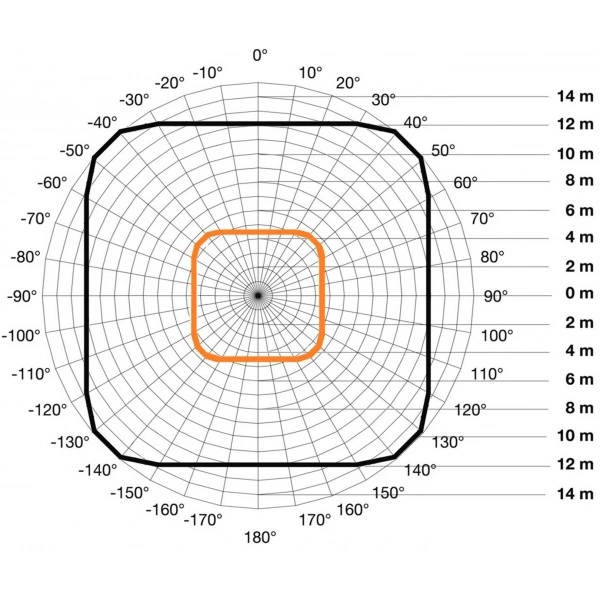

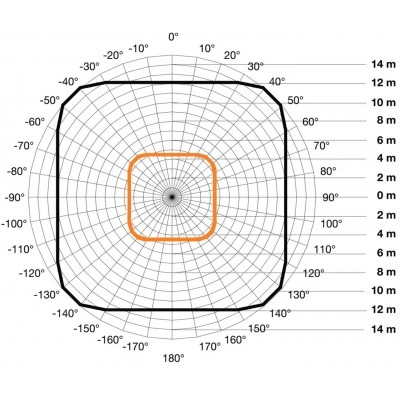

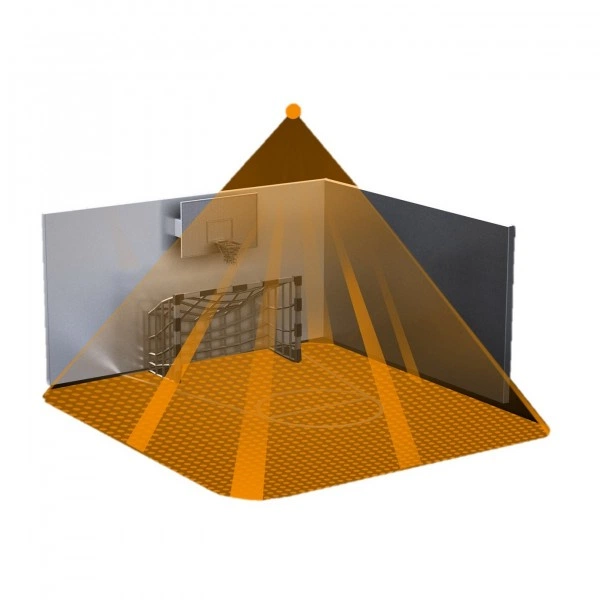

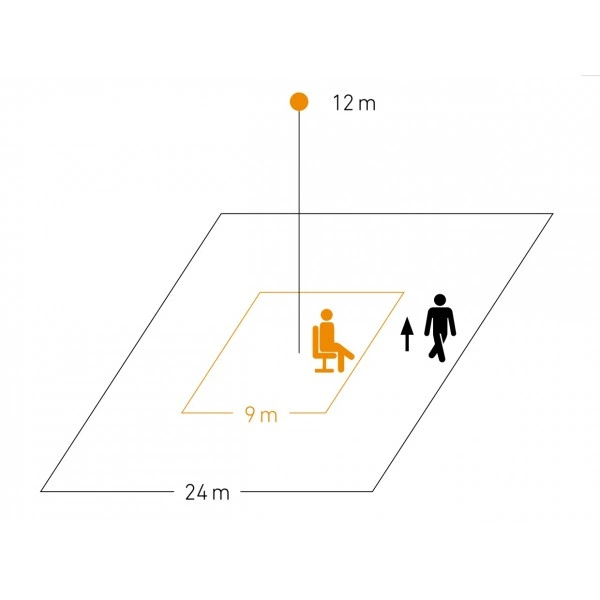

Площадь зоны присутствия

9 х 9 м (81 м²)

Площадь зоны радиального движения

9 х 9 м (81 м²)

Площадь зоны тангенциального движения

24 х 24 м (576 м²)

Потребляемая мощность (Stand-by), Вт

0,3 Вт

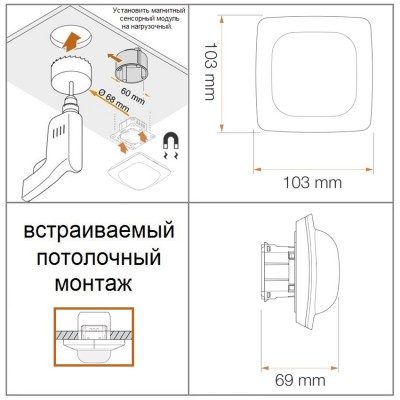

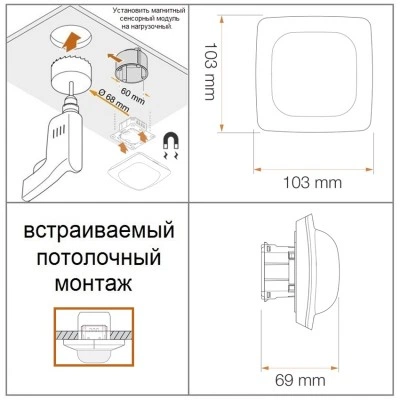

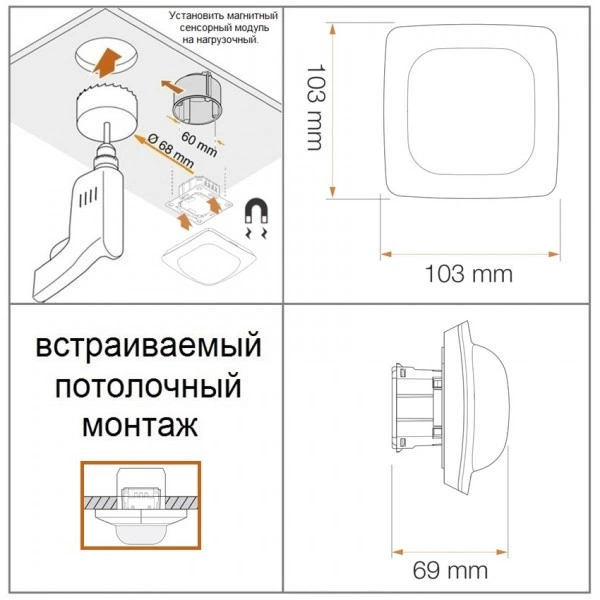

Размеры (В x Ш x Г)

103 х 103 х 69 мм

Режим обучения

Teach in. Установка сумеречного порога посредством кнопки запоминания/режима обучения. При необходимых условиях освещения, при которых сенсор в будущем должен реагировать на движения. Сохраняется текущее значение сумеречного порога.

Рекомендуемая высота установки

2-10 м

Сенсорика

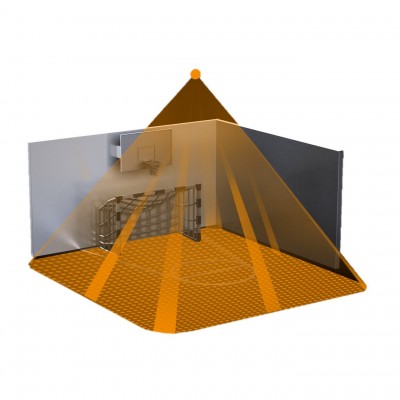

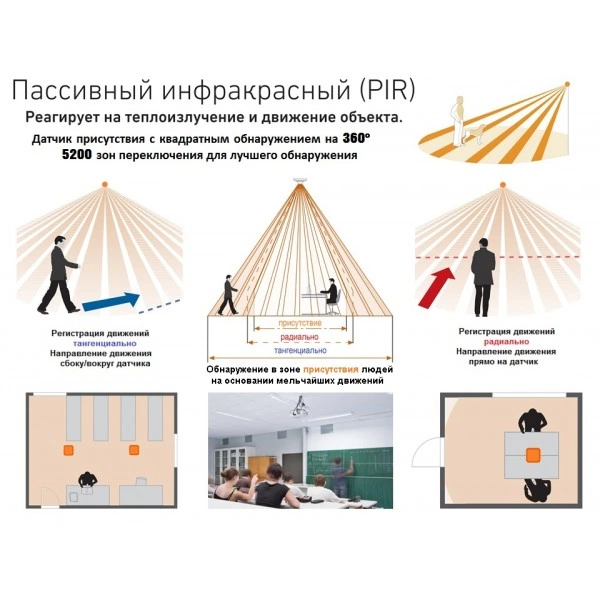

13 уровней обнаружения, 5200 зон переключения. Благодаря линзе с высокой разрешающей способностью позволяет обеспечить типичную для помещения, квадратную зону охвата, в которой регистрируются мельчайшие движения

Стeпень зaщиты, IP

IP 20

Температурный диапазон

От -25° до + 55°

Тип сенсора

Инфракрасный

Типичное потребление тока при входном напряжении 16 В

19 мА

Угол охвата датчика

360° при угле раствора 180°

Управление

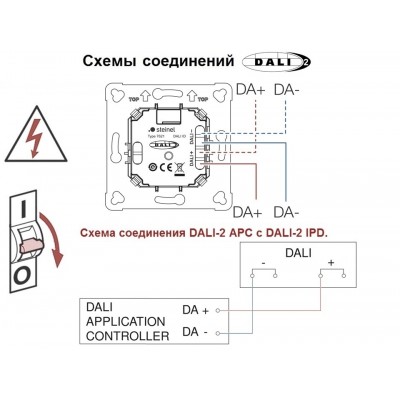

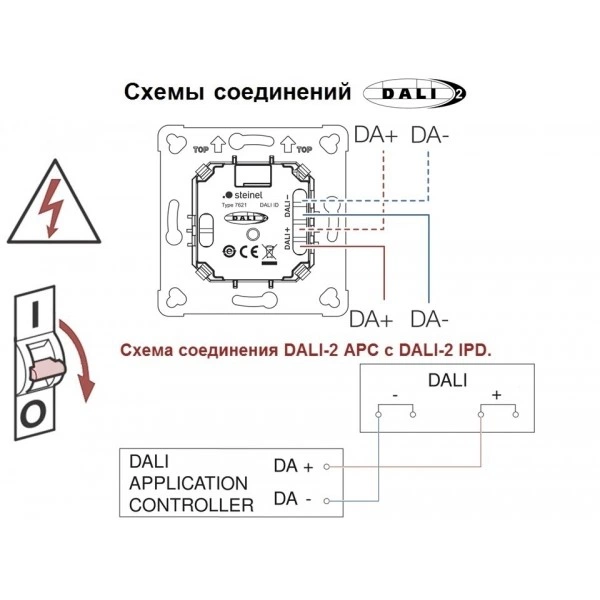

Важно! Управление сенсором через сторонний контроллер или датчиком APC DALI-2 по протоколу DALI-2!!! С помощью шины DALI сенсор подключается к прибору управления. Сенсор использует кабель DALI для коммуникации и для подачи питания. Все значения датчиков (движение, уровень освещенности, температура и влажность) можно запросить с контроллера приложения DALI-2 (DALI-2 Application Controller). Автоматическая или циклическая передача по времени также может быть выбрана в зависимости от уровня движения и освещенности. IR Quattro HD-2 DALI-2 IPD предназначен для подключения к контроллеру приложений DALI-2 Application Controller (APC). Функциональность Bluetooth предназначена только для настройки с помощью приложения Steinel Connect. В дополнение к интерфейсу DALI, это предоставляет еще одну возможность настройки устройства ввода. Чтобы считывать показания датчиков со смартфона или планшета с поддержкой Bluetooth, необходимо загрузить приложение STEINEL Connect из вашего app Store.

Установка

Внутренний, потолочный, встраиваемый монтаж в подрозетник диаметром 68мм.

Установка сумеречного порога

2-2000 лк, ∞ / дневной свет

Устройство ввода (IPD)

Является исключительно устройством ввода (поставщик данных) / Информирует систему об изменениях в окружающей среде или командах пользователя / Совместимо с интерфейсами автоматизации / Отправляет только не запрошенные сообщения о событиях

Функции

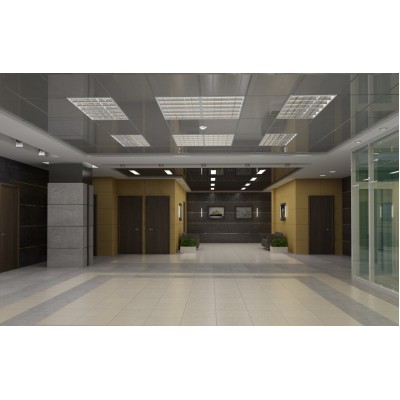

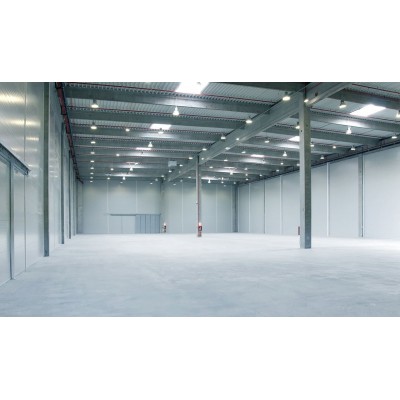

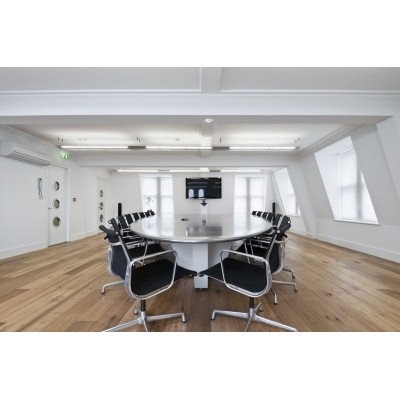

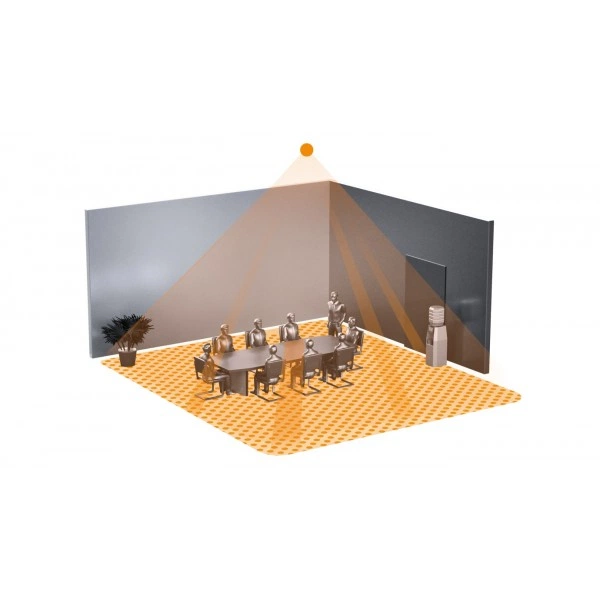

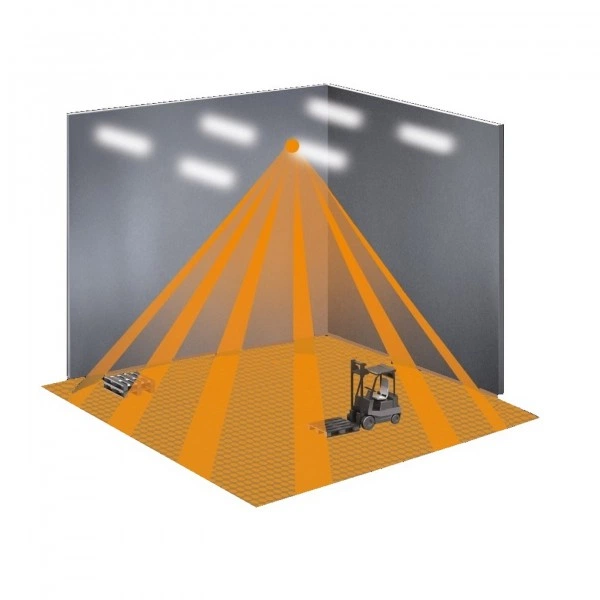

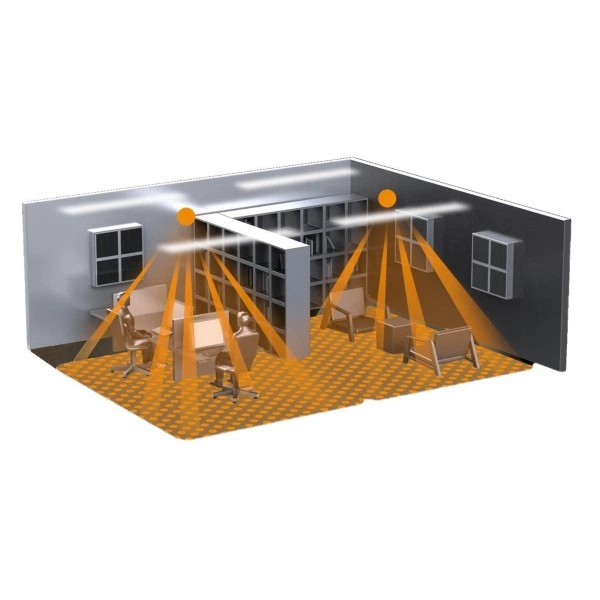

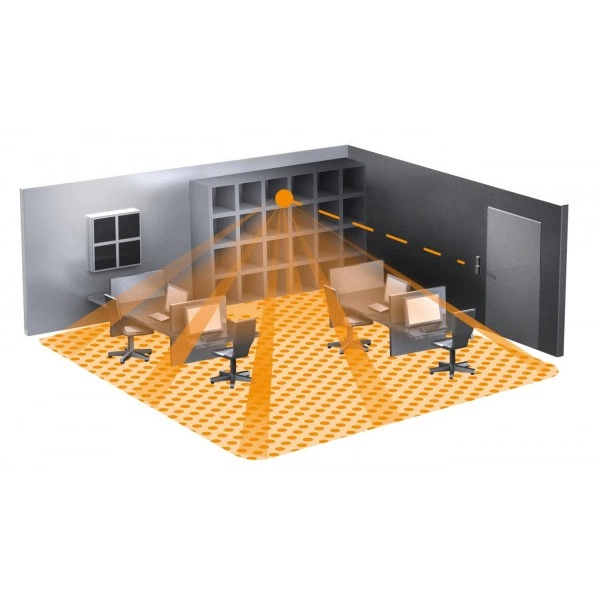

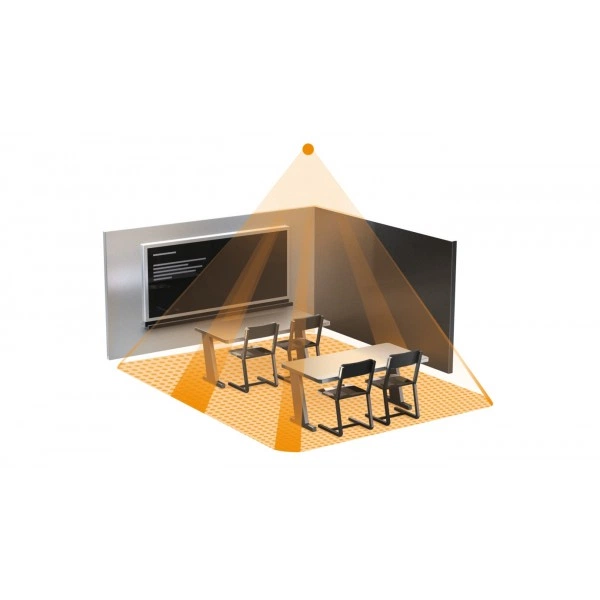

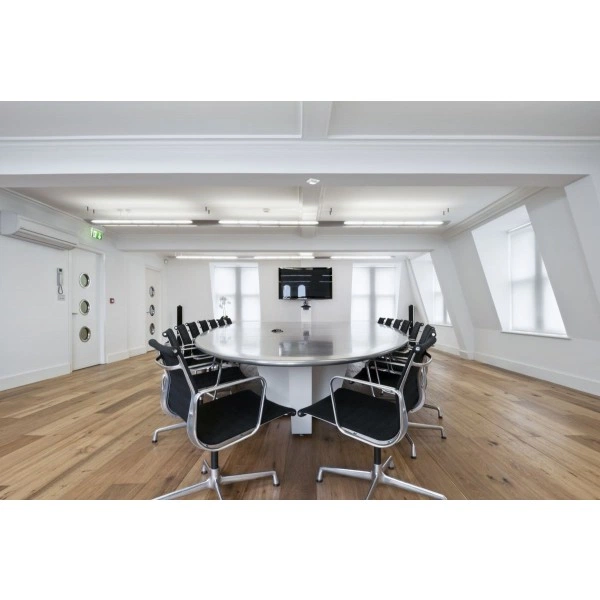

Адресный мультисенсор DALI-2. Идеален для конференц-залов, больших офисов, рекреаций/фойе, холлов, лекционных залов, учебных аудиторий, классов, офисов/офисов открытой планировки, кабинетов, переговорных, помещений приёма пищи, комнат отдыха, раздевалок, спорт залов, многоэтажных/подземных автостоянок, производственных помещений, ангаров, зон погрузки-разгрузки на складах Инфракрасный датчик присутствия IR Quattro HD-2 DALI-2 IPD обеспечивает обнаружение движения с высоким разрешением и высокой чувствительностью на 360°. Квадратичная зона обнаружения может быть установлена с абсолютной точностью. Четыре встроенных пиродатчика можно выбирать и отключать по отдельности. Помимо функции присутствия и уровня освещенности, этот датчик присутствия также может измерять температуру и влажность.

Цвет

Белый
