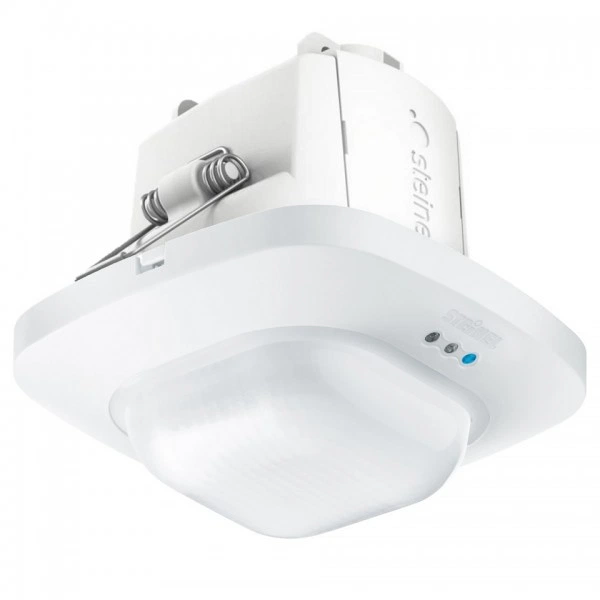

STEINEL Датчик присутствия IR Quattro HD COM1 DE

Характеристики

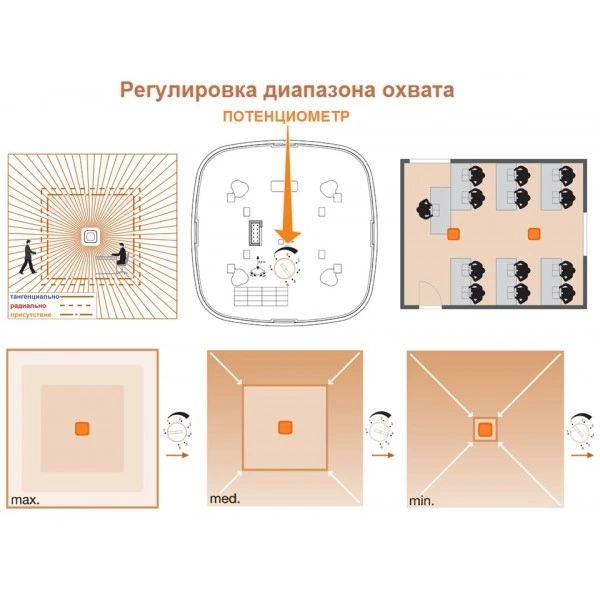

Возможности регулировки, ограничение дистанции срабатывания

Механическая регулировка дальности действия с точностью до метра с помощью поворотного потенциометра на датчике

Дальность действия

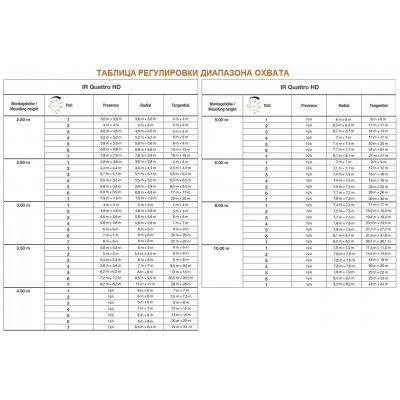

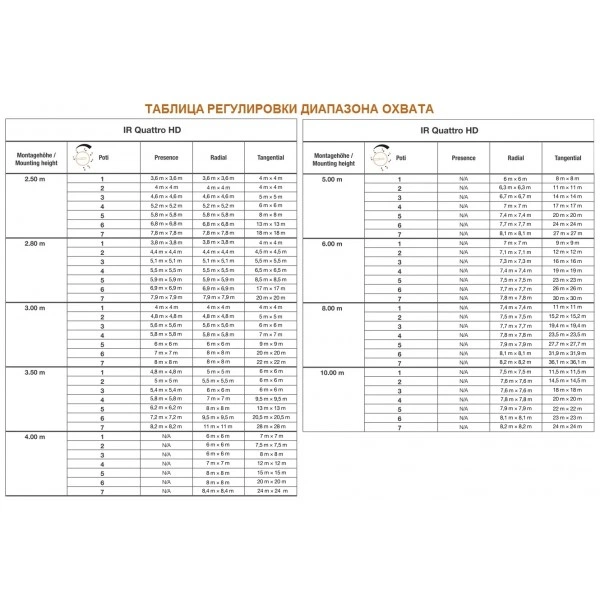

В зависимости от высоты установки датчика - таблицу параметров диапазона охвата регистрации движений см. в инструкции

Задержка включения

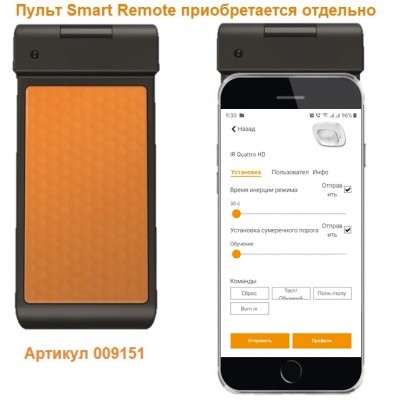

От 30 сек. до 30 мин. + импульсный режим (ок. 2 сек.), IQ-режим (автоматическая корректировка под профиль пользователя); механическая регулировка с помощью поворотного регулятора на датчике, и/или с помощью пульта RC3, RC8 или Smart Remote

Интерфейс

COM1

Клаcc защиты

II

Комплектующие, дополнительно

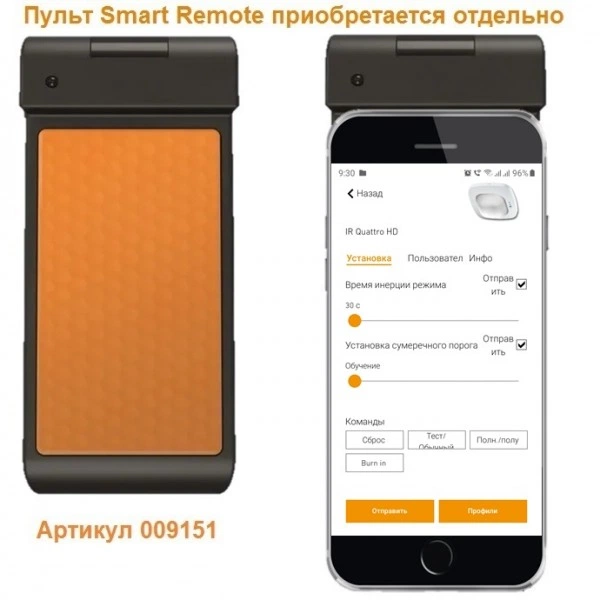

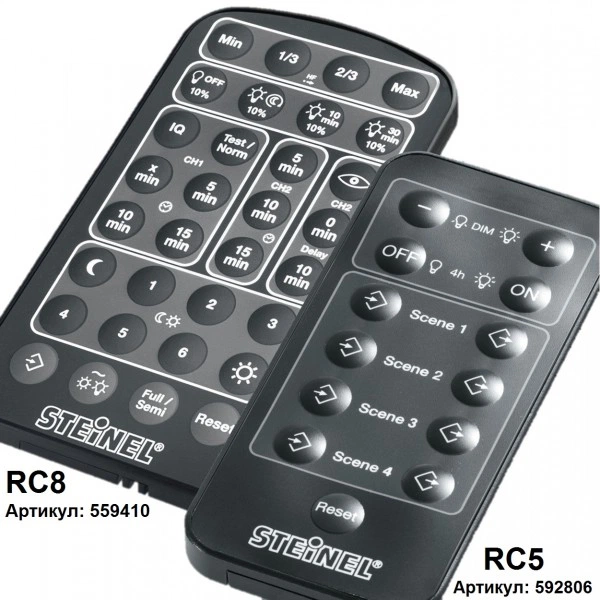

При необходимости - пульты д/у RC3, RC4, RC5, RC8, Smart Remote / накладная монтажная коробка Control PRO AP Box IP 54, арт.000363 (приобретаются отдельно)

Материал

Пластик, устойчивый к УФ-излучению (корпус), HDPE (линза).

Нoминальное напряжение, В

230-240 В, 50/60 Гц

Нагрузка

Коммутационный выход 1: лампы накаливания/галогенной лампы 2000 Вт; люминесцентные лампы, электронный балласт 1500 Вт; лампы люминесцентные, некорректированные 1000 ВА; люминесцентные лампы серийно-корректированные 400 В; люминесцентные лампы с параллельной коррекцией 1000 ВА; низковольтные галогенные лампы 2000 ВА; LED < 2 Вт - до 100 Вт; 2 Вт < LED < 8 Вт – до 300 Вт; LED> 8 Вт – до 600 Вт; Количество светодиодных / люминесцентных ламп - до 8 шт. Емкостная нагрузка 176 мкФ. Пиковый ток включения 800 А/200 мкс. Соблюдать индивидуальные точки включения ЭПРА! При большой разрывной мощности следует предварительно включить реле или контактор! Диодная нагрузка не является эквивалентной активной нагрузке!!! Пусковой ток светодиодного светильника превышает параметр (значение) мощности самого светильника!!!

Настройки

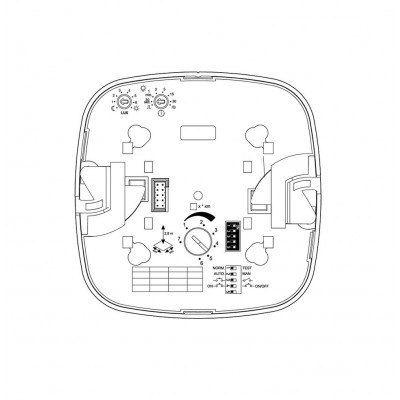

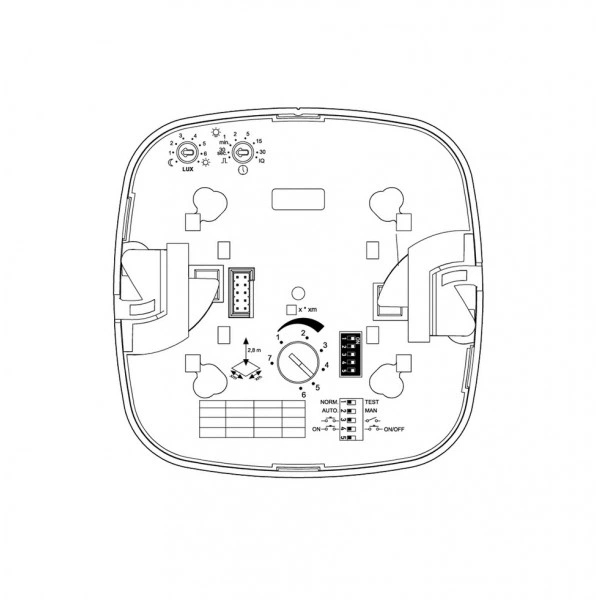

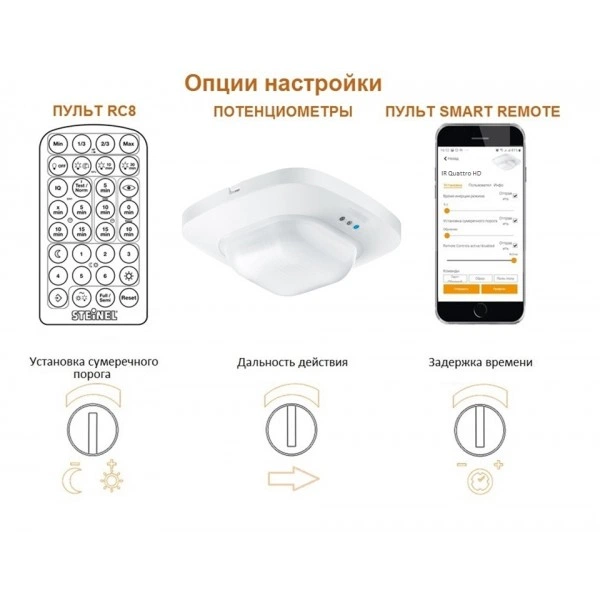

Потенциометры, DIP-переключатели, пульты д/у, Smart Remote

Параллельное включение

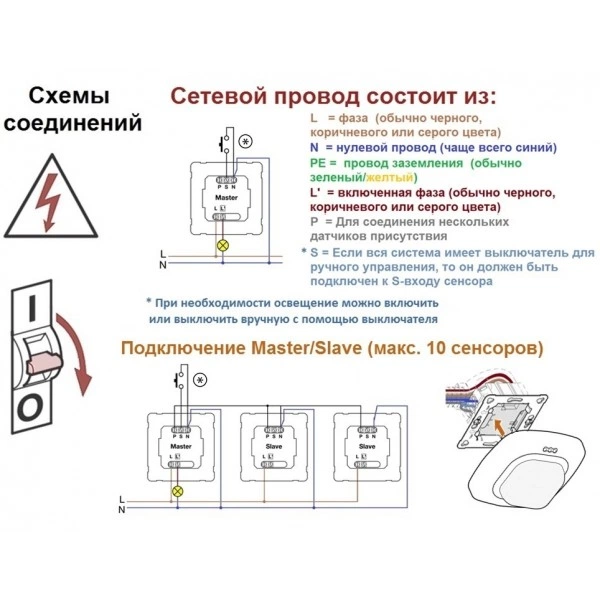

Master/master, master/slave (При использовании нескольких сенсоров их следует подключать к одной фазе! Можно включить параллельно до 10 сенсоров)

Параметры функционала

Нормальный/тестовый режим, Полуавтоматический/полностью автоматический, Кнопочный/переключаемый режим, Ручное включение/выключение, Функция присутствия, Регистрация движений, Потенциометр/Электронно, Релейный выход

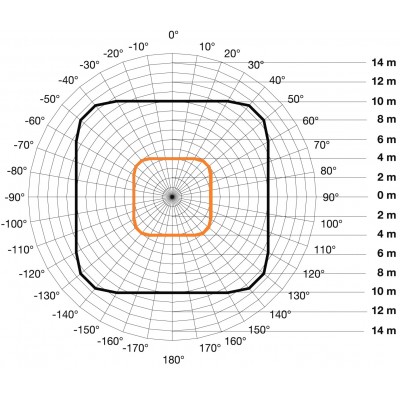

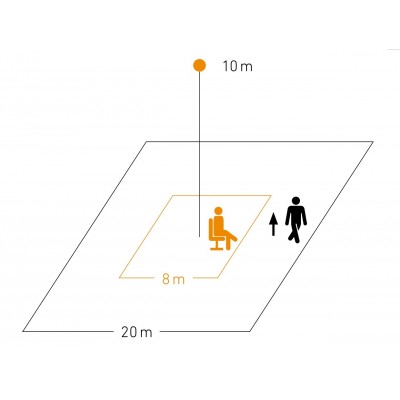

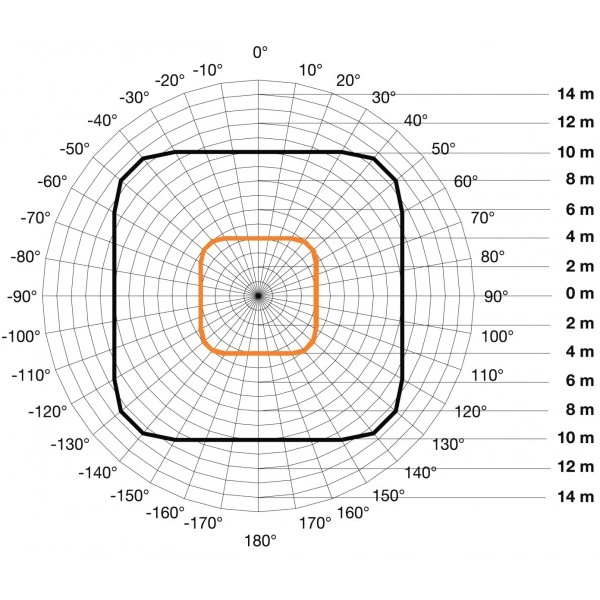

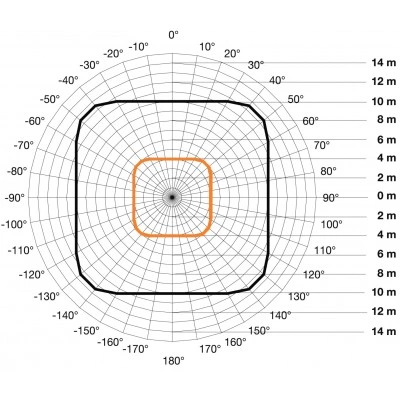

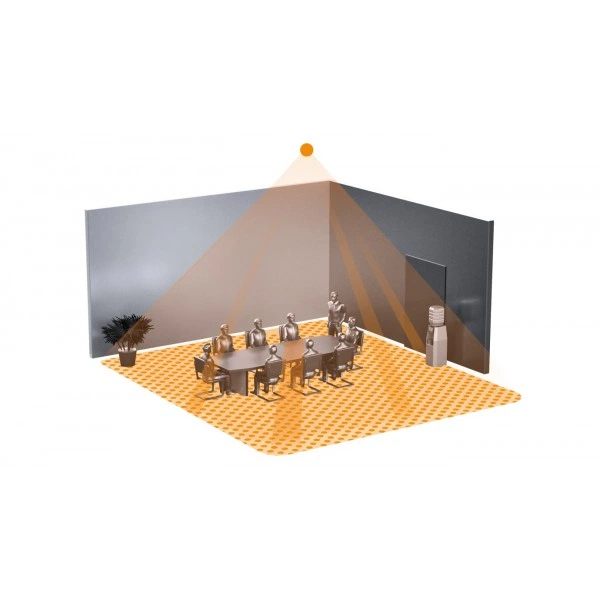

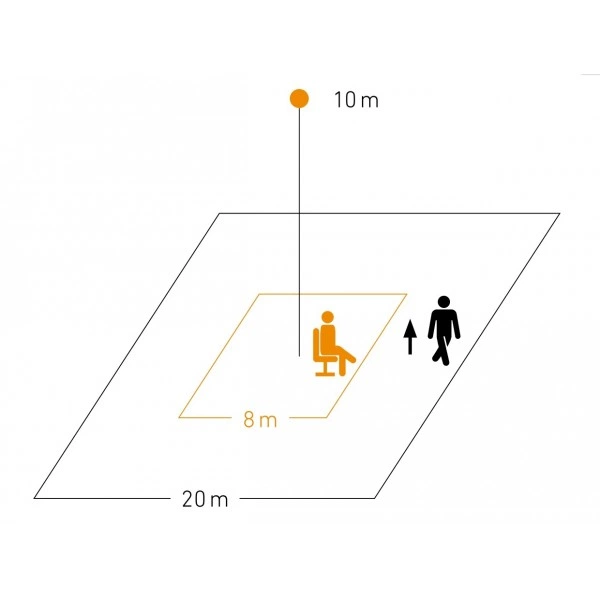

Площадь зоны присутствия

8 х 8 (64 м²)

Площадь зоны радиального движения

8 х 8 (64 м²)

Площадь зоны тангенциального движения

20 х 20 (400 м²)

Постоянное включение на 4 часа

Да, с помощью пульта RC4, RC5, Smart Remote или выключателя

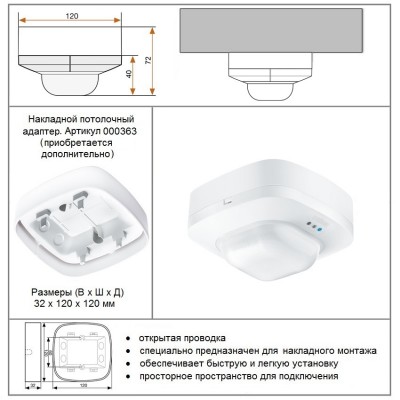

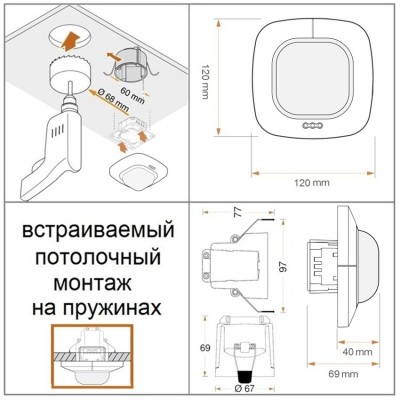

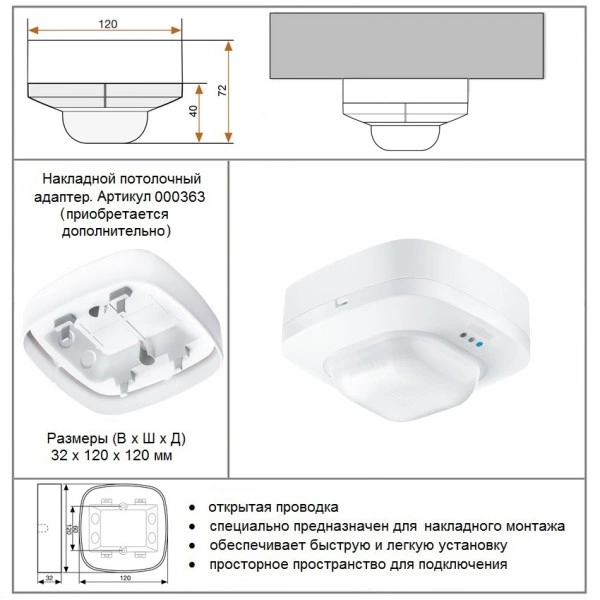

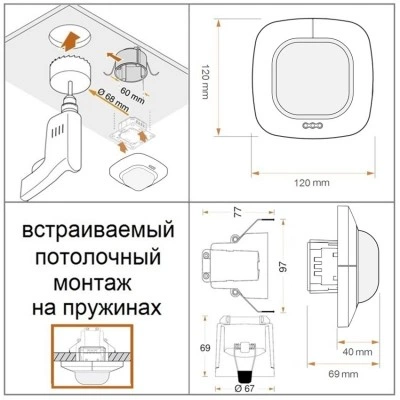

Размеры (В x Ш x Г)

120 х 120 х 108 мм

Режим обучения

Teach in. Установка сумеречного порога посредством кнопки запоминания/режима обучения. При необходимых условиях освещения, при которых сенсор в будущем должен реагировать на движения. Сохраняется текущее значение сумеречного порога (с опциональным дистанционным управлением RC3, RC8 или Smart Remote)

Рекомендуемая высота установки

2,5-10 м

Сенсорика

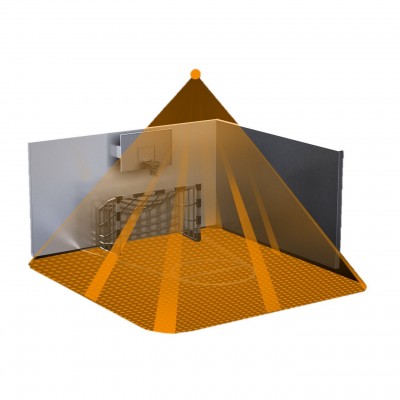

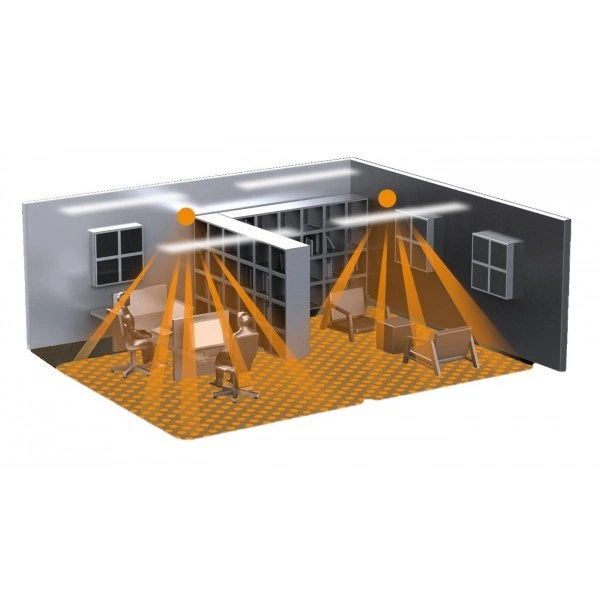

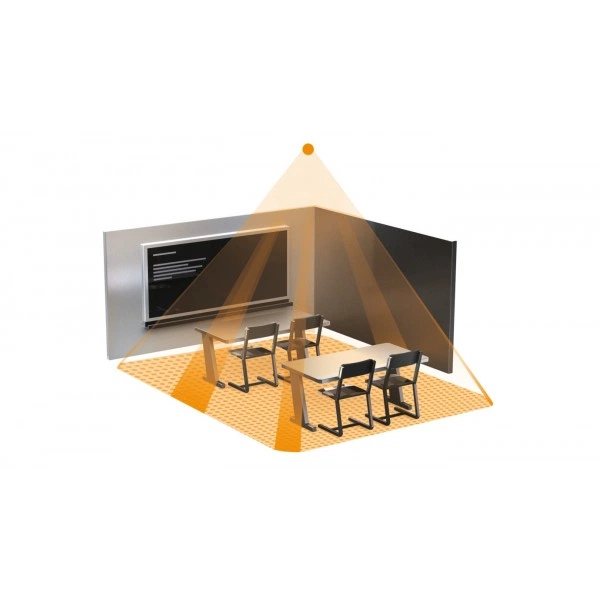

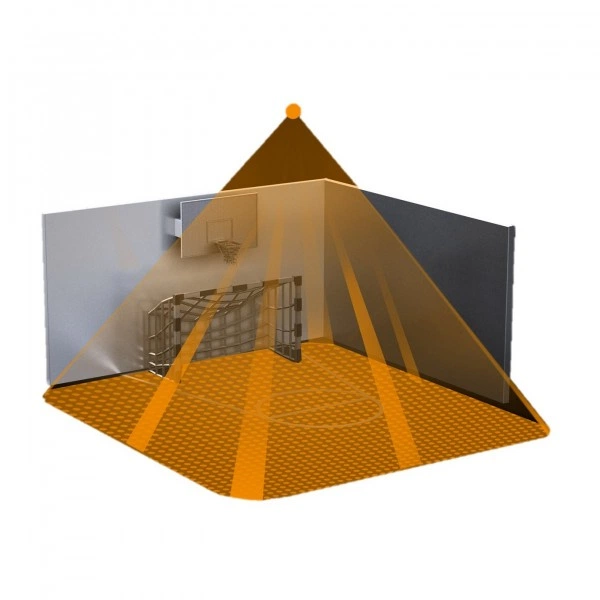

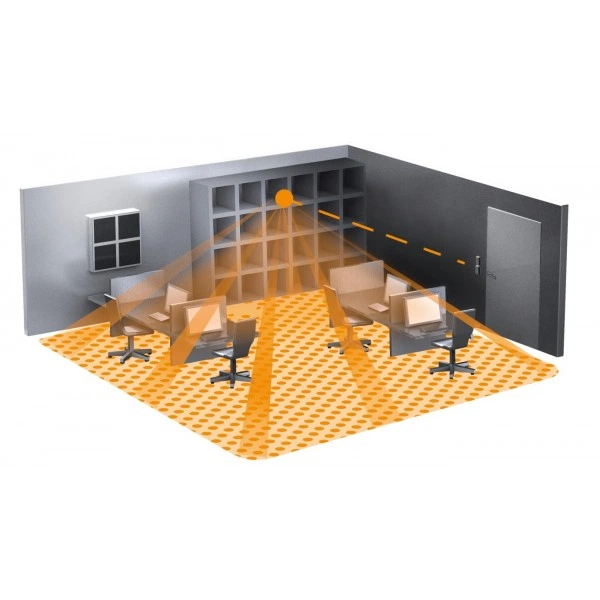

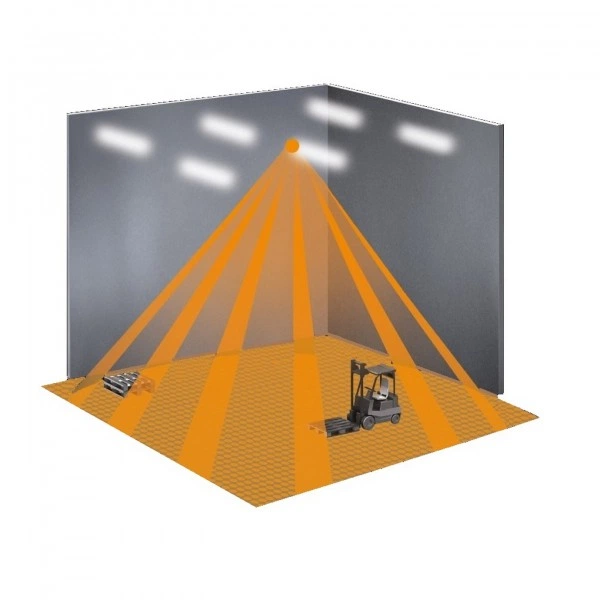

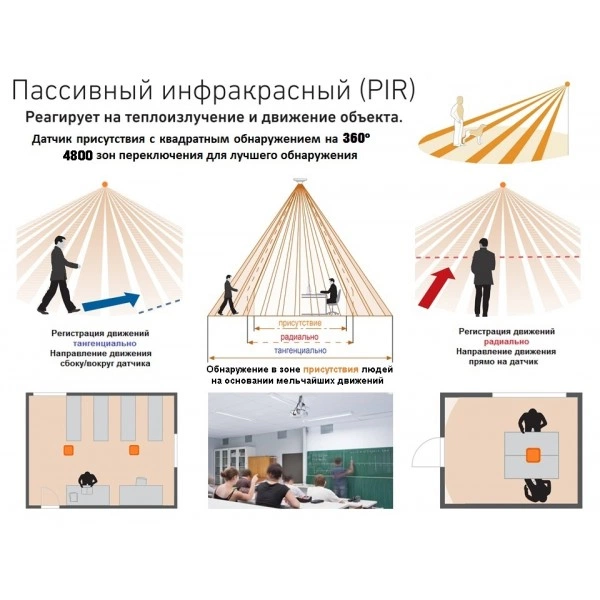

13 уровней обнаружения, 4800 зон переключения. Благодаря линзе с высокой разрешающей способностью позволяет обеспечить типичную для помещения, квадратную зону охвата, в которой регистрируются мельчайшие движения

Стeпень зaщиты, IP

IP 20 / IP 54 с помощью накладной монтажной коробки Control PRO AP Box артикул 000363

Температурный диапазон

От -25° до + 50°

Тип сенсора

Инфракрасный

Угол охвата датчика

360° при угле раствора 180°

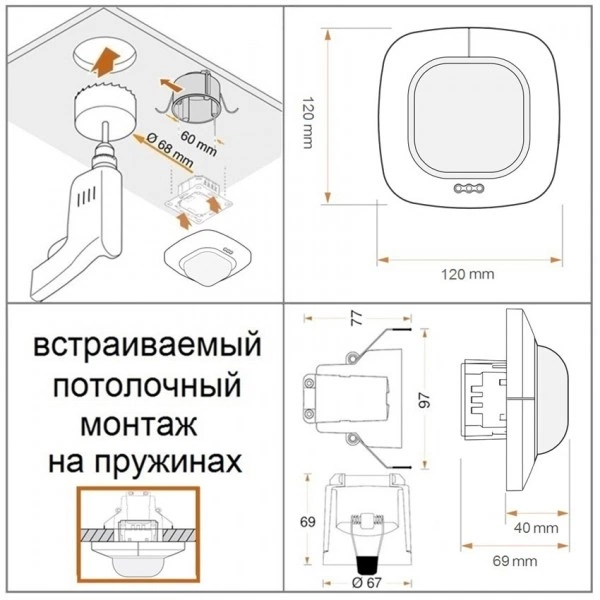

Установка

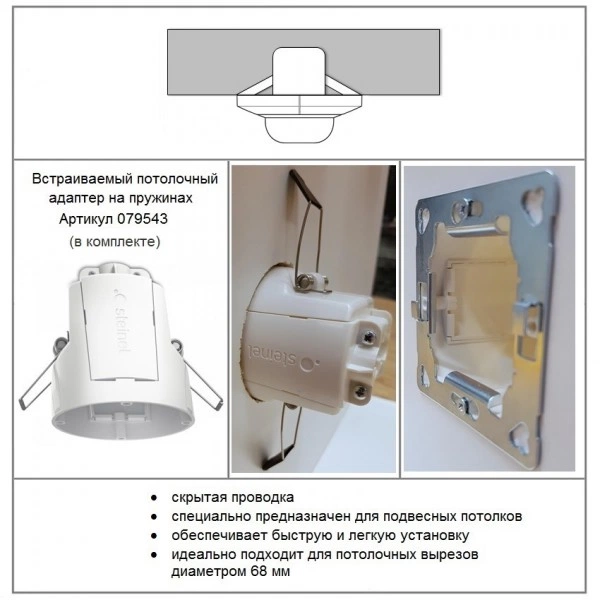

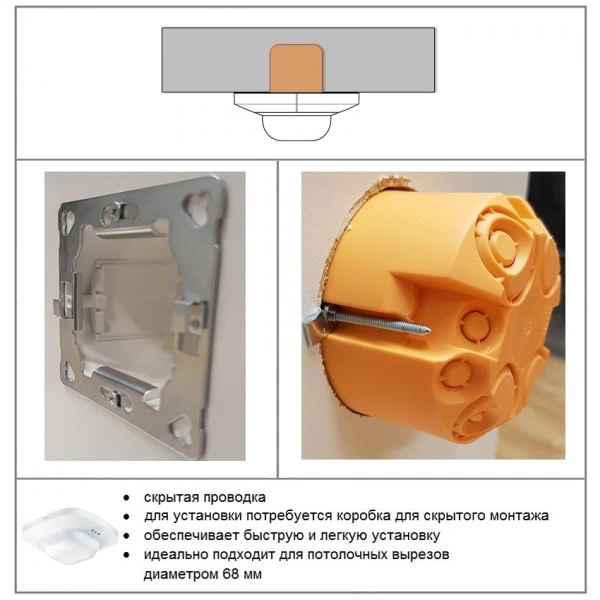

Внутренний, потолочный, встраиваемый монтаж на зажимах в подвесных потолках

Установка сумеречного порога

10-1000 лк, ∞ / дневной свет; механическая регулировка с помощью поворотного потенциометра на датчике, и/или с помощью пульта RC3, RC8 и/или Smart Remote

Функции

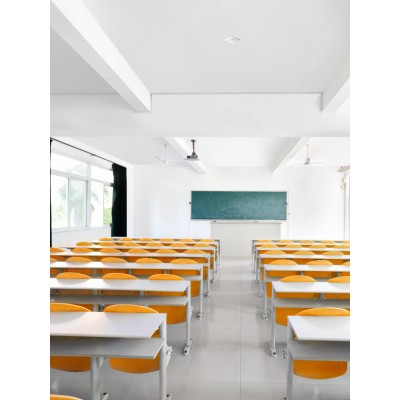

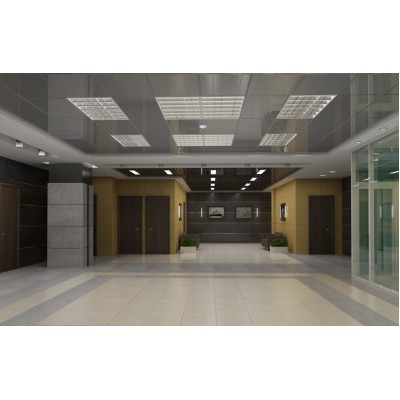

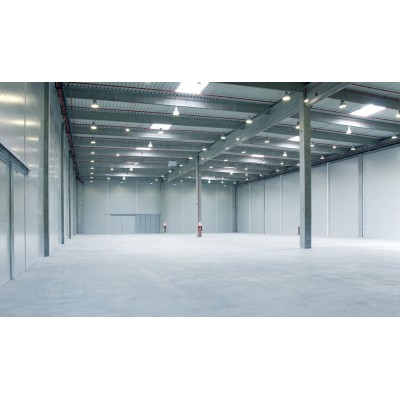

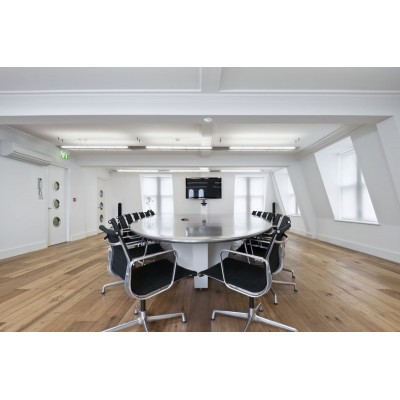

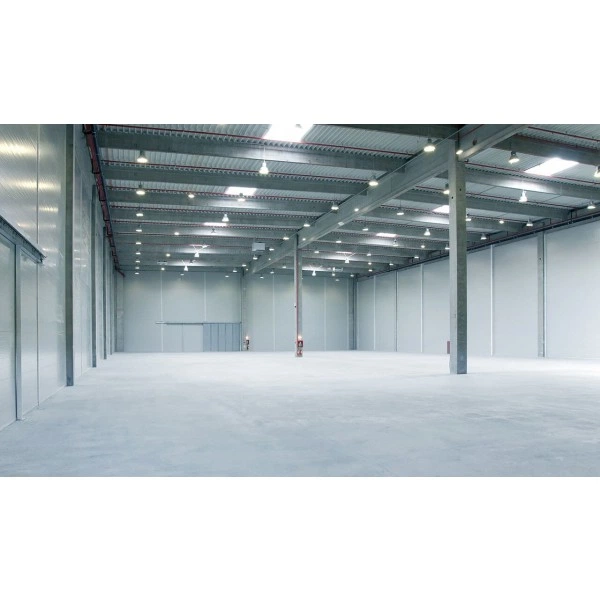

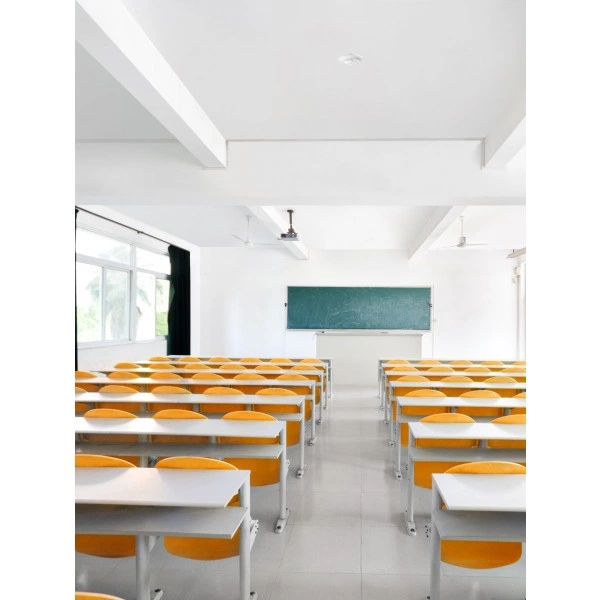

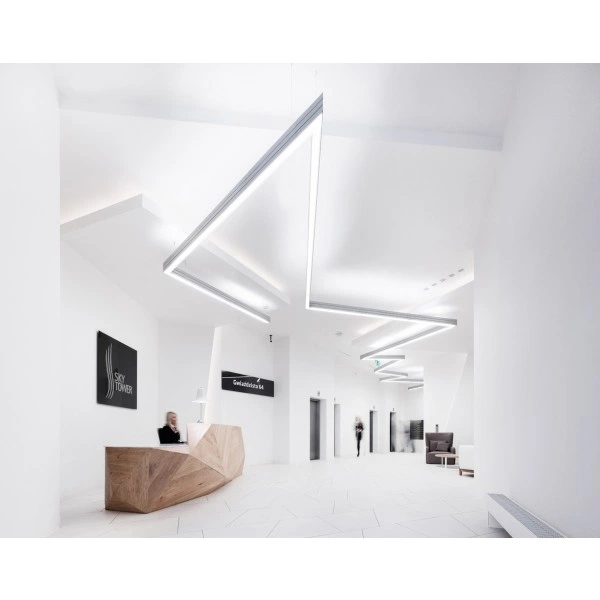

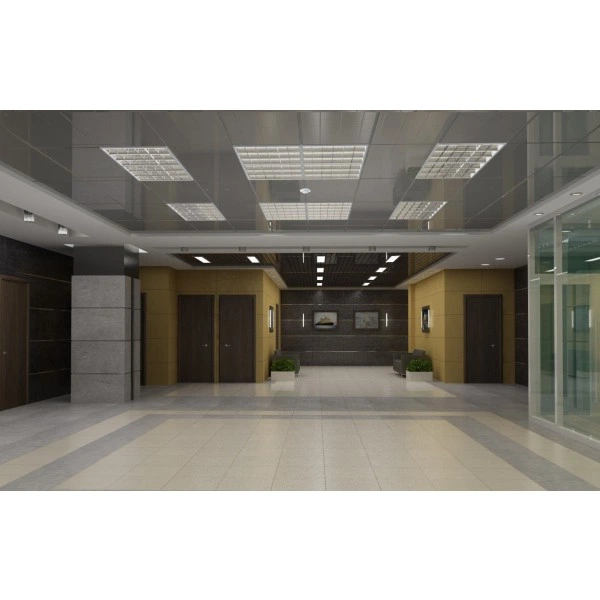

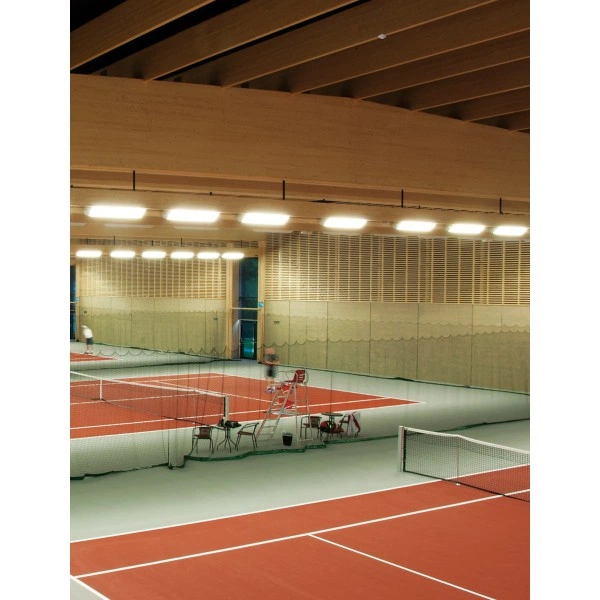

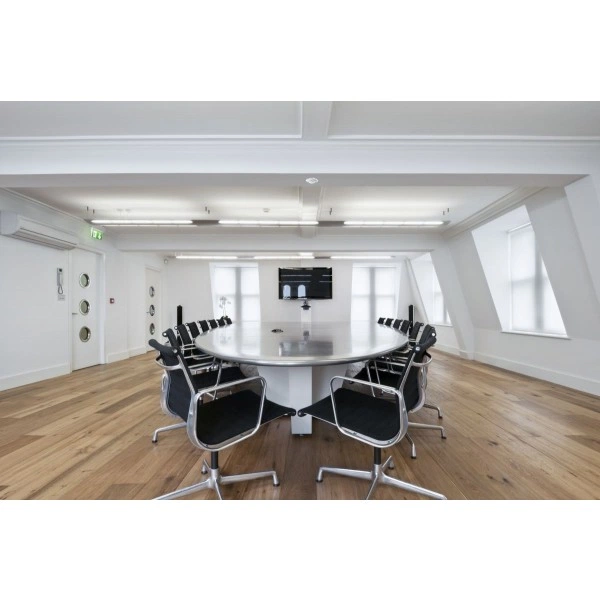

Инфракрасный датчик присутствия IR Quattro HD обеспечивает обнаружение движения с высоким разрешением и высокой чувствительностью на 360°, и может быть настроен, отрегулирован с помощью поворотных потенциометров и/или плавная электронная регулировка с помощью пульта. Объединение в группы для расширения диапазона охвата. Высота установки до 10 м. Квадратичная зона обнаружения может быть установлена с абсолютной точностью. Идеален для конференц-залов, больших офисов, рекреаций/фойе, холлов, лекционных залов, учебных аудиторий, классов, офисов/офисов открытой планировки, кабинетов, переговорных, помещений приёма пищи, комнат отдыха, раздевалок, спорт залов, многоэтажных/подземных автостоянок, производственных помещений, ангаров, зон погрузки-разгрузки на складах

Цвет датчика

Белый
