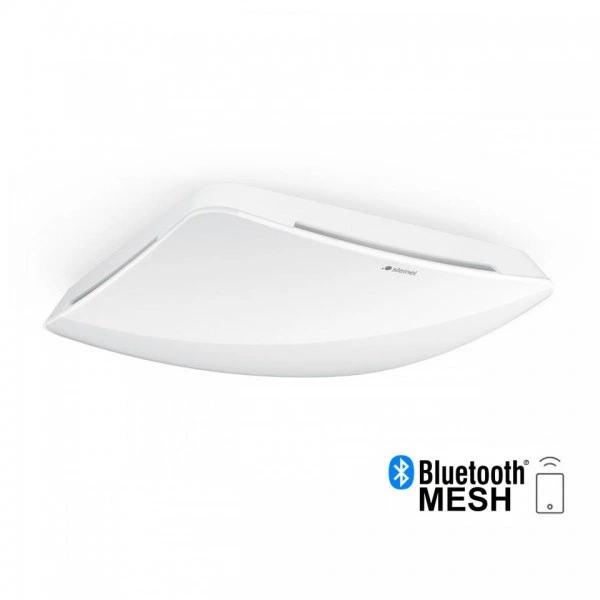

STEINEL Настоящие датчики присутствия True Presence MULTISENSOR DALI-2 IPD UP

Характеристики

Версия датчика

С Bluetooth

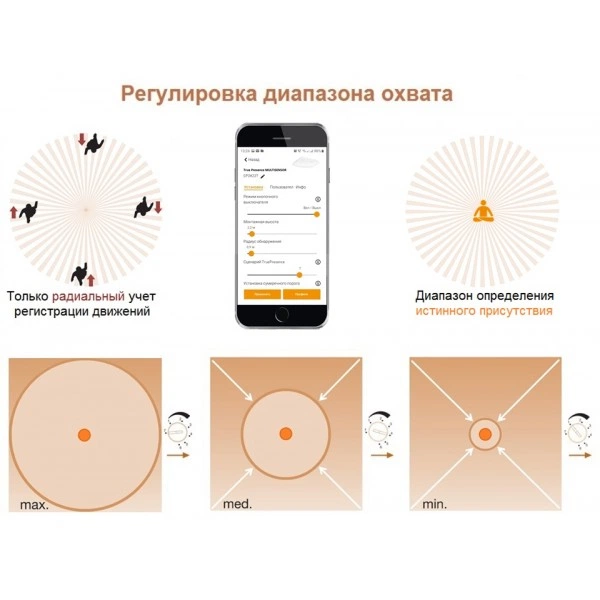

Возможности регулировки, ограничение дистанции срабатывания

Плавная электронная регулировка дальности действия с точностью до сантиметра

Выход DALI

Управляющий кабель DALI (подходит в качестве мультимастера для коммуникации с контроллером DALI/ сенсором DALI)

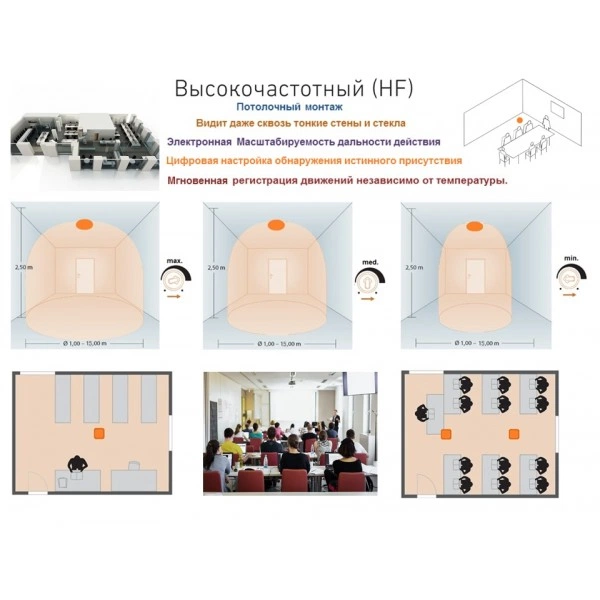

Дальность действия

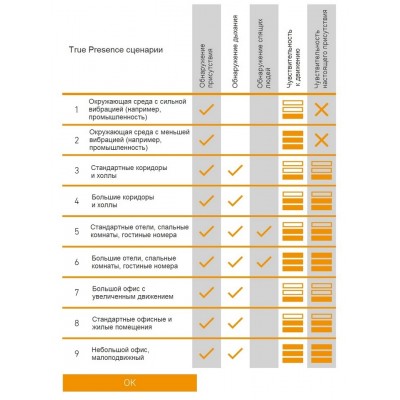

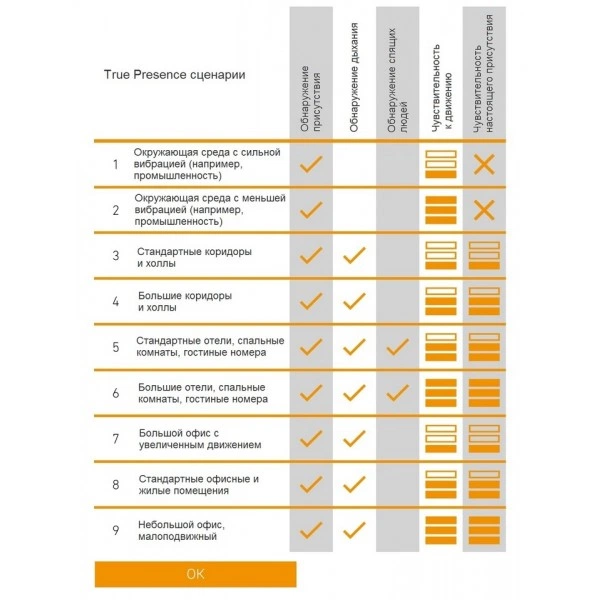

Макс. Ø 15 м. Указание: Для установки дальности действия необходимо ввести монтажную высоту. Сценарий чувствительности мультисенсора True Presence можно отрегулировать (от 1 = низкий - до 9 = высокий)

Интерфейс

DALI-2 Input Device (DALI-2 IPD)

Клаcc защиты

III

Комплектующие, дополнительно

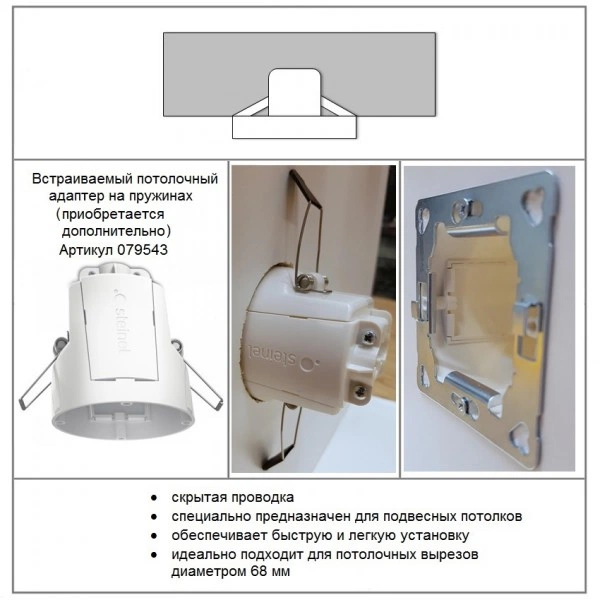

При необходимости - Control PRO UP Box, артикул 079543, white/адаптер потолочный встраиваемый с зажимом для подвесных потолков (приобретается отдельно)

Макс. Потребление тока согласно IEC 62386-101

2 мА / 1 участник

Материал

Пластик, устойчивый к УФ-излучению (корпус)

Нoминальное напряжение, В

230-240 В, 50/60 Гц / по шине DALI: 10 – 22,5 V DC (DALI не является SELV – используйте инструкции по работе с низким напряжением)

Нагрузка

Выход DALI: 2-полюсная управляющая линия DALI

Настройки

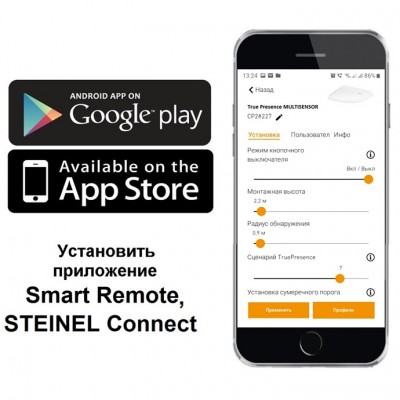

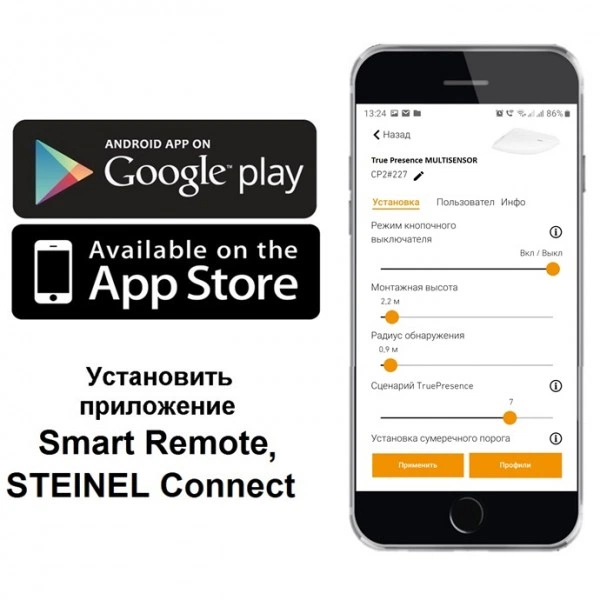

По шине DALI, с помощью приложения Smart Remote/Steinel Connect, Bluetooth Mesh

Параметры регистрации

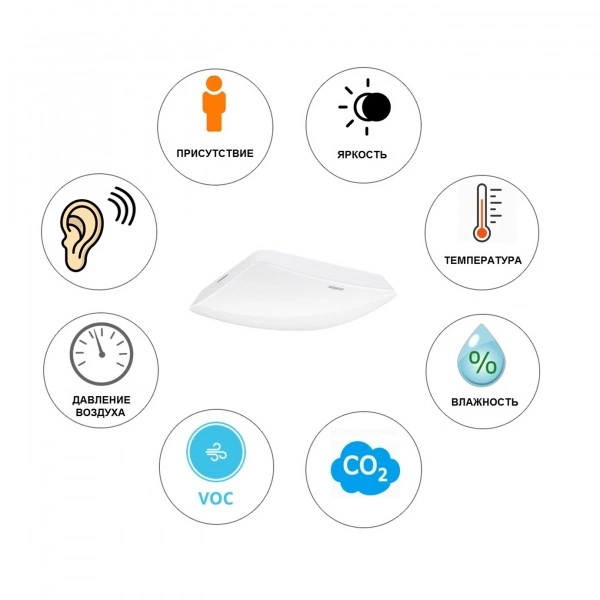

Присутствие True Presence / Измерение освещенности: 2 − 2000 люкс / Температура: 0 − 40 °C / Относительная влажность: 0 − 100 % / CO2: 400 − 10 000 ppm / ЛОС: 0 − 1000 ppm / Давление воздуха: 300 − 1200 mbar / Уровень шума: 0 − 120 дБ

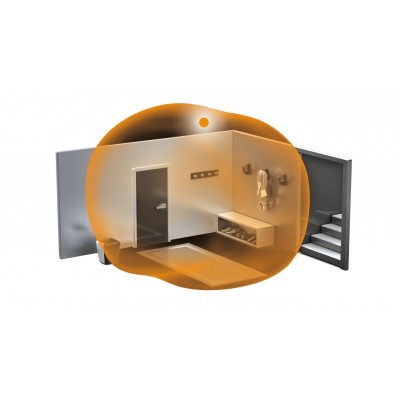

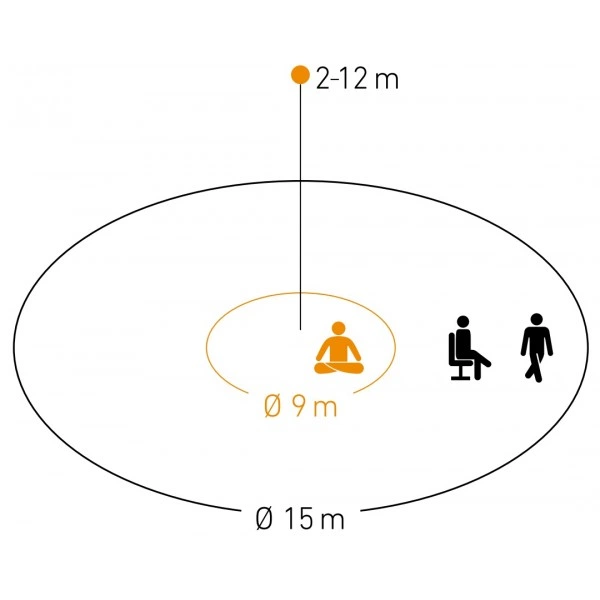

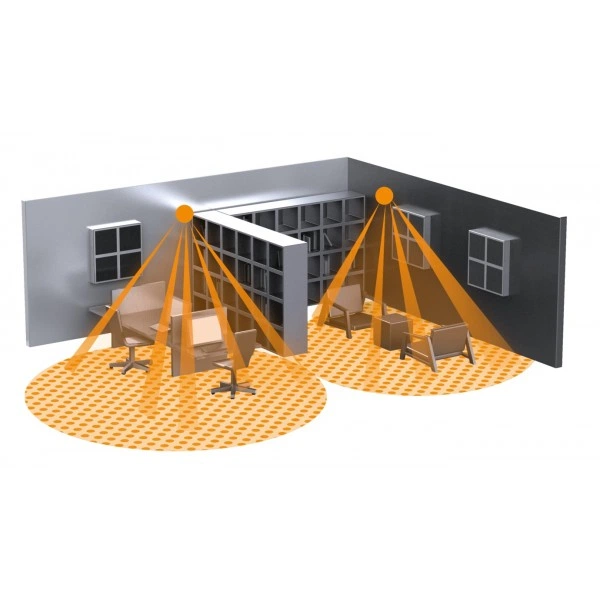

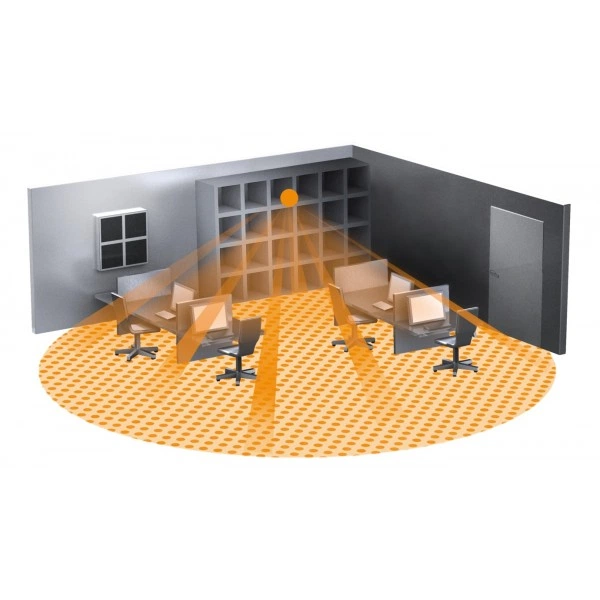

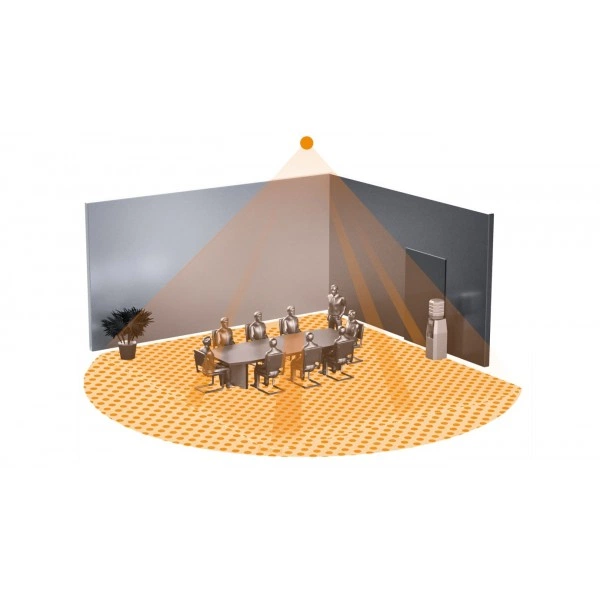

Площадь зоны присутствия

Макс. Ø 15 м (177 м²)

Площадь зоны радиального движения

Макс. Ø 15 м (177 м²)

Площадь зоны тангенциального движения

Макс. Ø 15 м (177 м²)

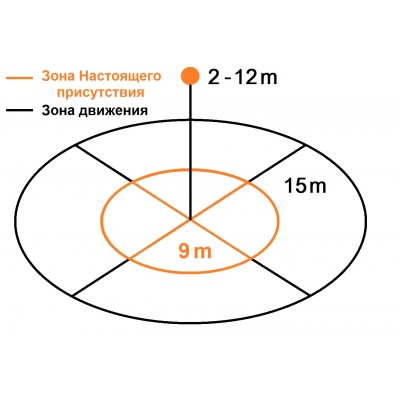

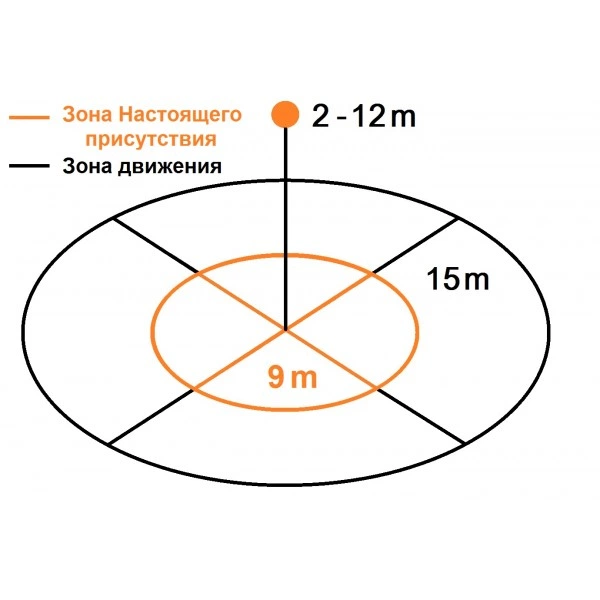

Площадь настоящей зоны присутствия

Макс. Ø 9 м (64 м²)

Потребляемая мощность, Вт

1

Размеры (В x Ш x Г)

123 х 123 х 51 мм

Рекомендуемая высота установки

2-12 м

Сенсорика

7,2 Ггц (реагирует на микродвижения витальных функций); мощность сигнала: < 10 мВт

Стeпень зaщиты, IP

IP20

Температурный диапазон

От 0° до + 50°

Тип сенсора

Высокочастотный

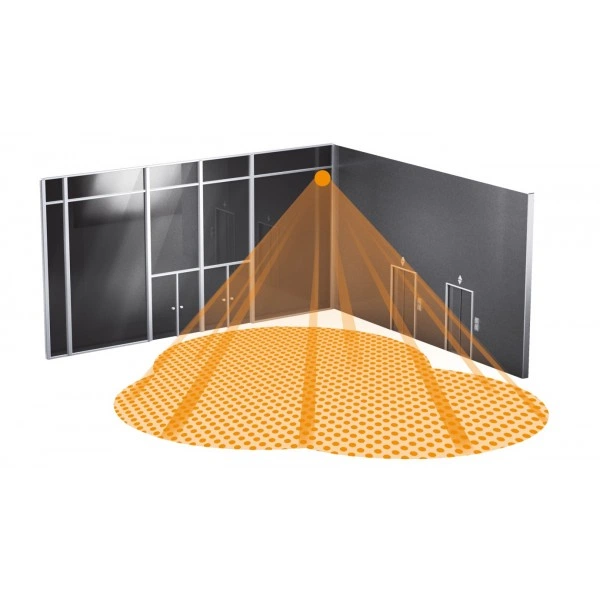

Угол охвата датчика

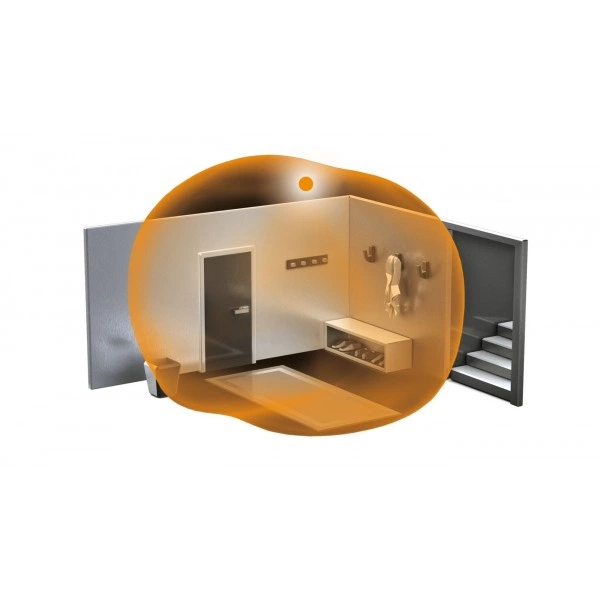

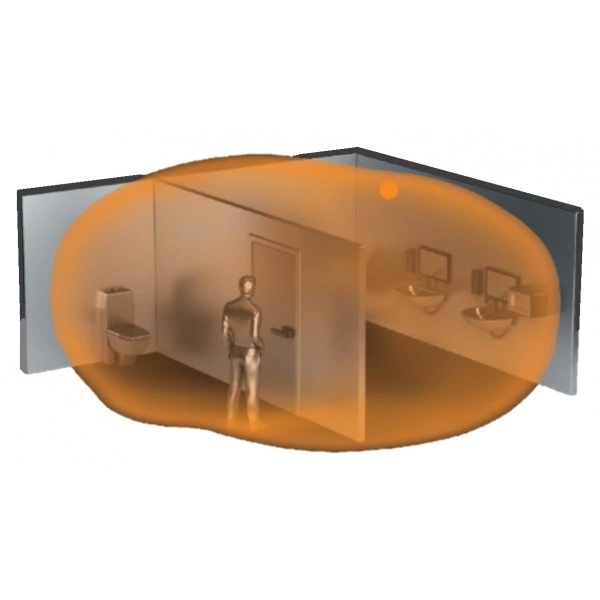

360° при угле раствора 160°, при необходимости сквозь стекло, дерево и тонкие стены

Управление

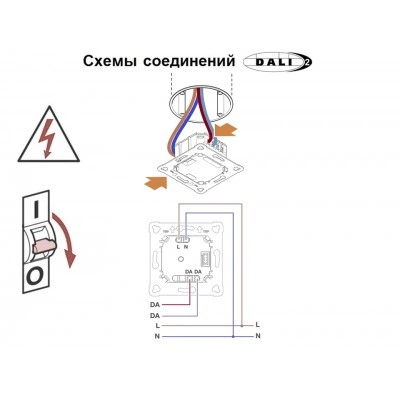

Управление сенсором через сторонний контроллер или датчиком APC DALI-2 по протоколу DALI-2!!! С помощью шины DALI сенсор подключается к прибору управления. Сенсор использует кабель DALI для коммуникации и для подачи питания. Все значения датчиков (движение, 6 параметров воздуха и уровень шума) можно запросить с контроллера приложения DALI-2 (Application Controller). Удобно настраивается и подключается через Bluetooth. Автоматическая или циклическая передача по времени также может быть выбрана в зависимости от уровня движения и освещенности. Простая монтажная установка с магнитным соединением, встроенными светодиодами RBG и звуковым сигналом для визуализации климата в помещении. True Presence MULTISENSOR DALI-2 IPD подключается к контроллеру приложений DALI-2 Application Controller (APC). Функциональность Bluetooth предназначена только для настройки с помощью приложения Steinel Connect. В дополнение к интерфейсу DALI, это предоставляет ещё одну возможность настройки устройства.

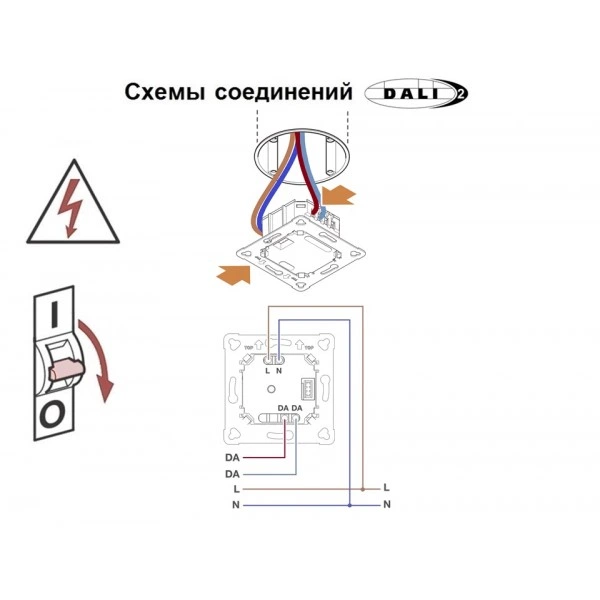

Установка

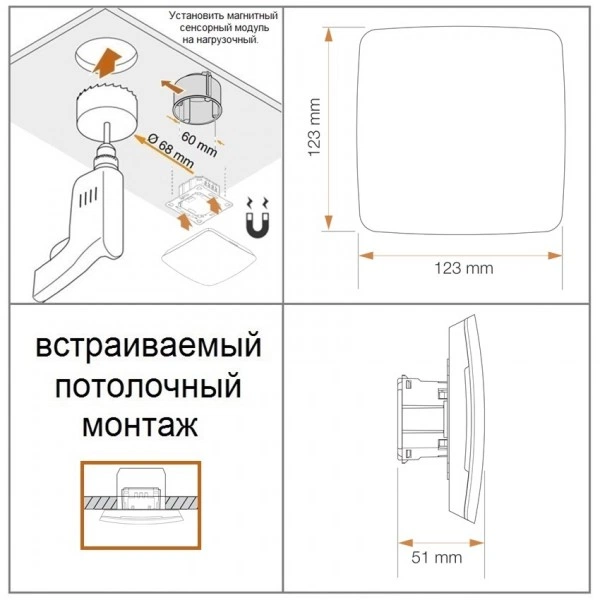

Внутренний, потолочный, встраиваемый монтаж в подрозетник диаметром 68мм.

Установка сумеречного порога

2-2000 лк, ∞ / дневной свет

Устройство ввода (IPD)

Является исключительно устройством ввода (поставщик данных) / Информирует систему об изменениях в окружающей среде или командах пользователя / Совместимо с интерфейсами автоматизации / Отправляет только не запрошенные сообщения о событиях

Функции

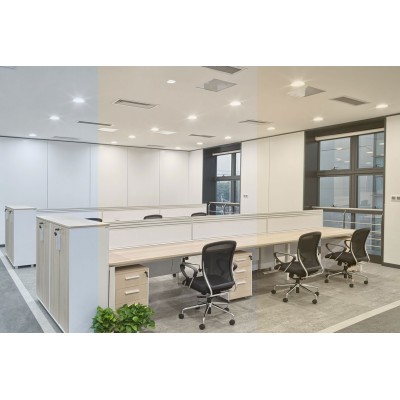

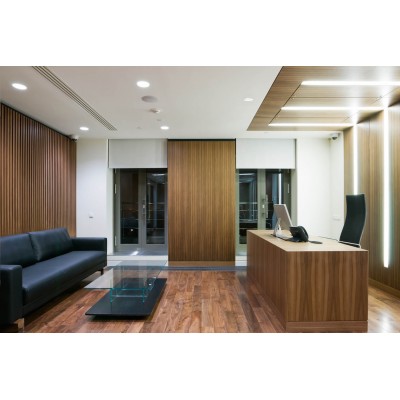

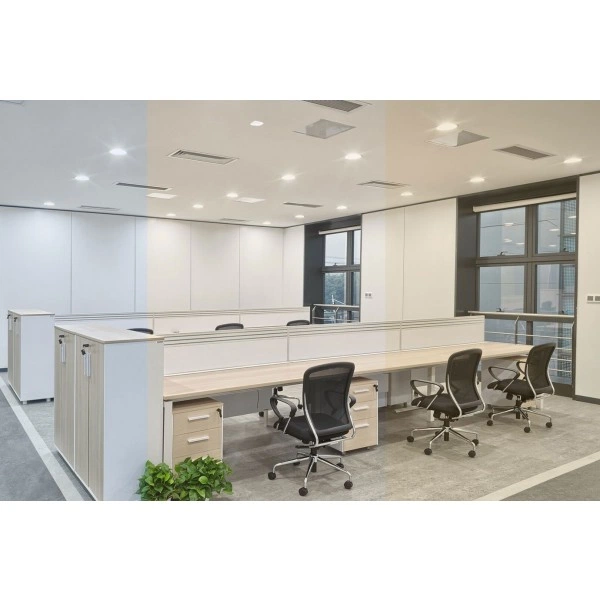

True Presence MULTISENSOR оснащен технологией «True Presence», которая определяет присутствие людей, даже если человек не передвигается. Кроме определения присутствия человека в датчиках существует регулировка, определение и измерение освещенности, комнатной температуры, влажности, расстояния до объекта, уровень CO₂ и летучих органических соединений (VOC), а также давление воздуха и уровень шума. «True Presence» обнаруживает микродвижения жизненно важных функций человека. Для фиксирования присутствия человека достаточно даже движения диафрагмы грудной клетки при дыхании. Это настоящее, цифровое знание о присутствии или отсутствии. Адресный мультисенсор DALI-2. Контроль помещений внутри зданий, независимо от температуры. Идеален для офисов/офисов открытой планировки, классов, переговорных, кабинетов, помещений приёма пищи, комнат отдыха, санузлов, лестниц, лифтовых холлов, душевых, небольших коридоров, прихожих, подсобных помещений, конференц-залов, спортивных залов, ангаров, складов

Цвет

Белый
