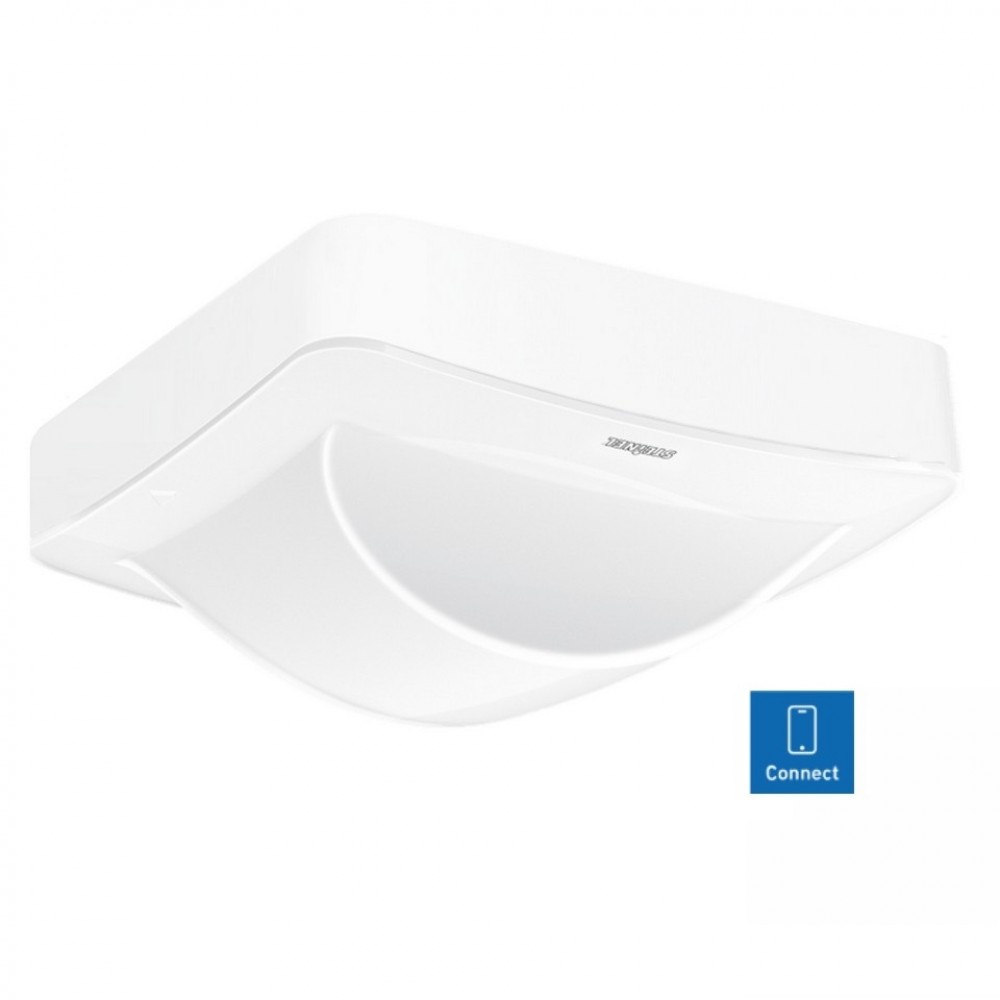

STEINEL Высокочастотный датчик присутствия Hallway DALI-2 IPD AP

Характеристики

Версия датчика

С Bluetooth

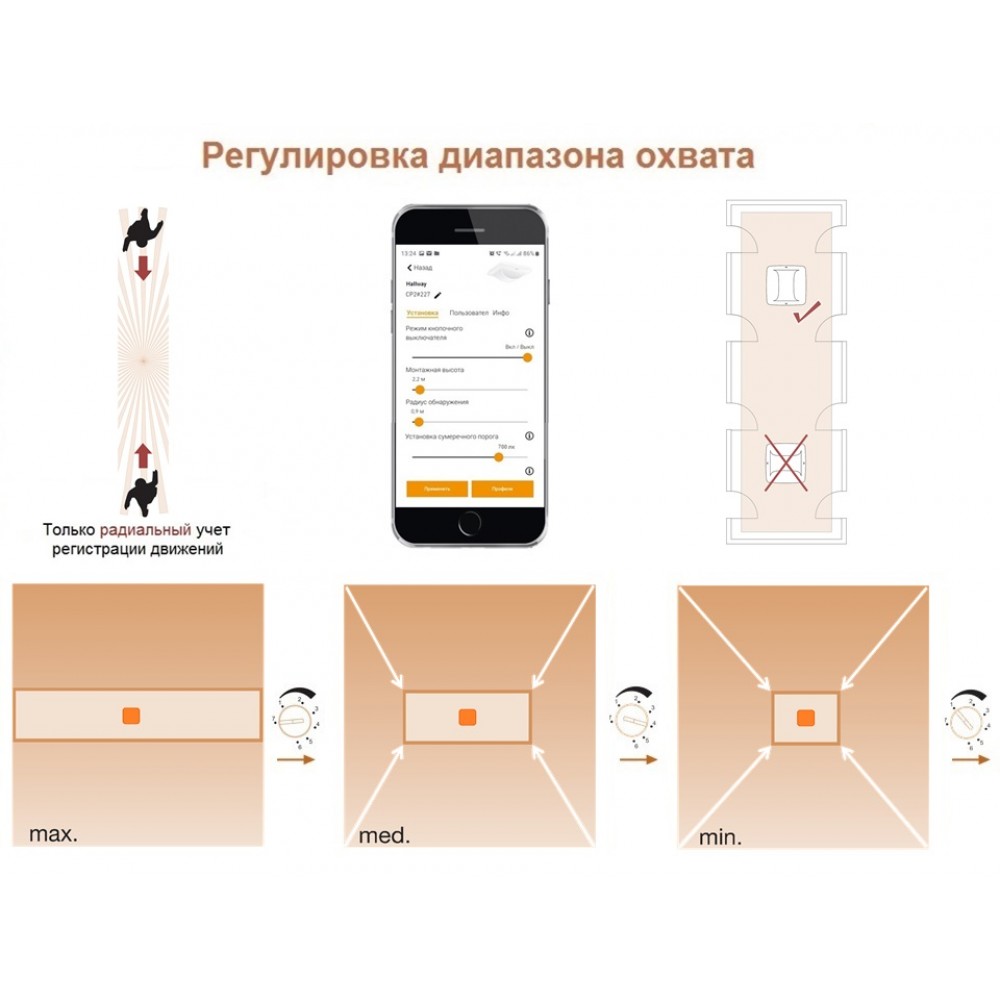

Возможности регулировки, ограничение дистанции срабатывания

Плавная электронная регулировка дальности действия с точностью до метра

Выход DALI

Управляющий кабель DALI (подходит в качестве мультимастера для коммуникации с контроллером DALI/ сенсором DALI)

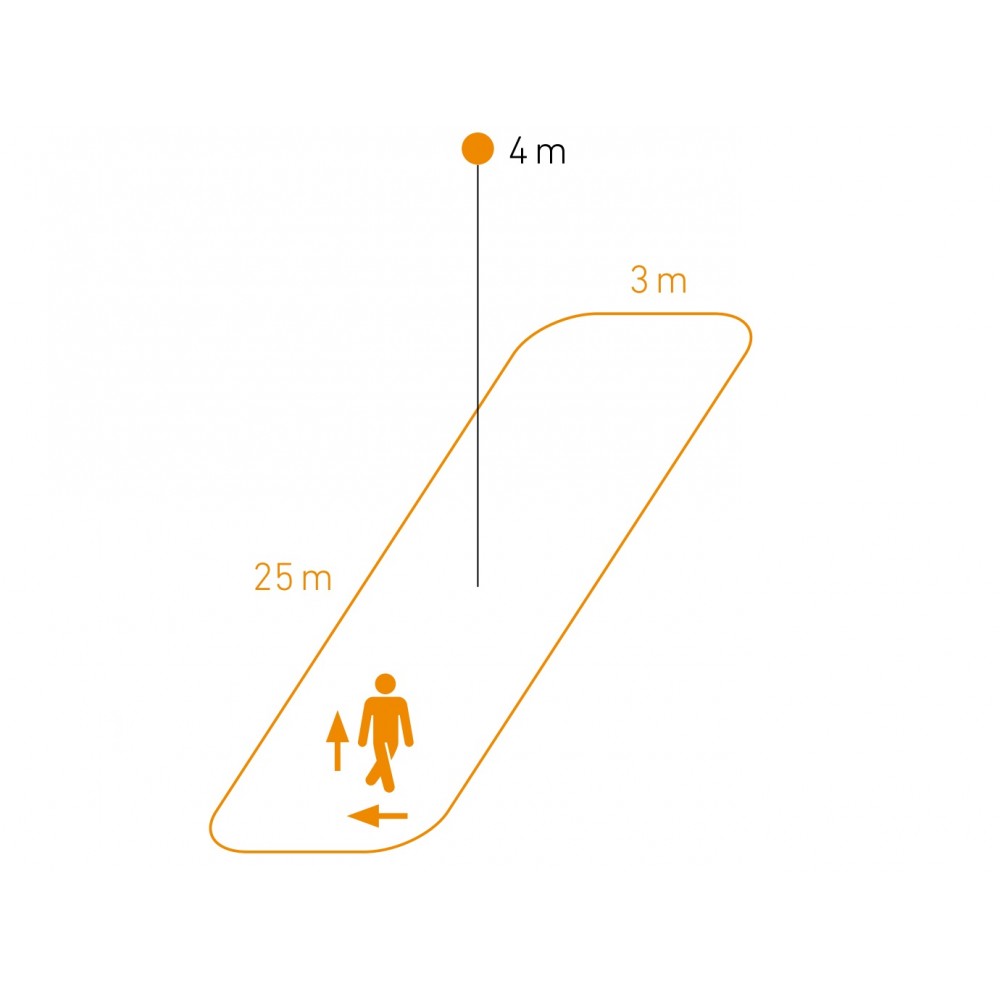

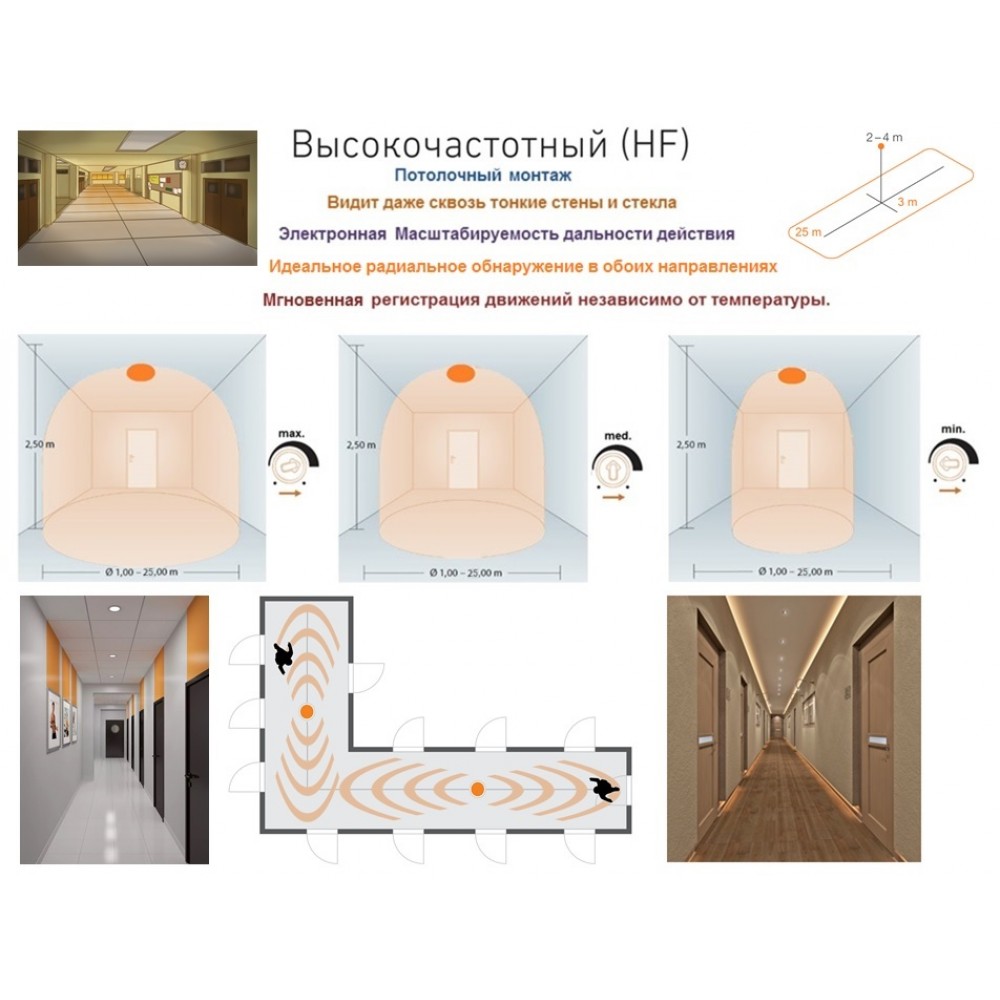

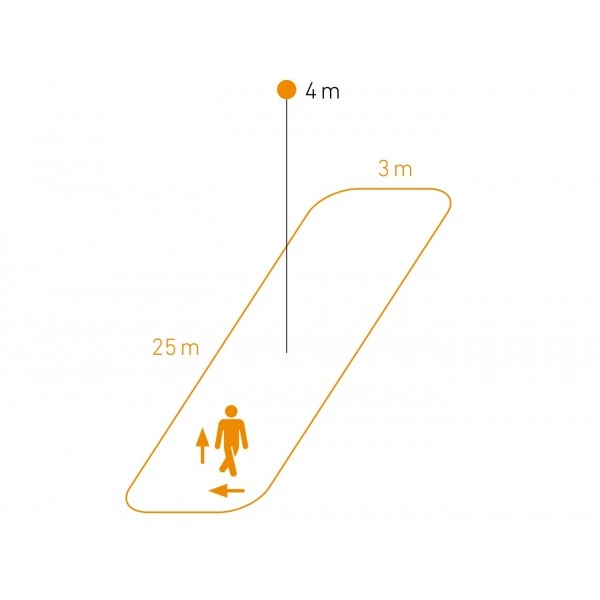

Дальность действия

25 х 3 м. (по 12,5 м. в длину, в каждом направлении; 25 м. общая длина и 3 м. ширина)

Интерфейс

DALI-2 Input Device (DALI-2 IPD)

Клаcc защиты

III

Макс. Потребление тока при входном напряжении 10 В в обычном режиме работы

46 мА / 23 devices

Макс. Потребление тока согласно IEC 62386-101

84 мА / 42 devices

Материал

Пластик, устойчивый к УФ-излучению (корпус)

Нoминальное напряжение, В

По шине DALI / 10 – 22,5 V DC (DALI не является SELV – используйте инструкции по работе с низким напряжением)

Нагрузка

Выход DALI: 2-полюсная управляющая линия DALI

Настройки

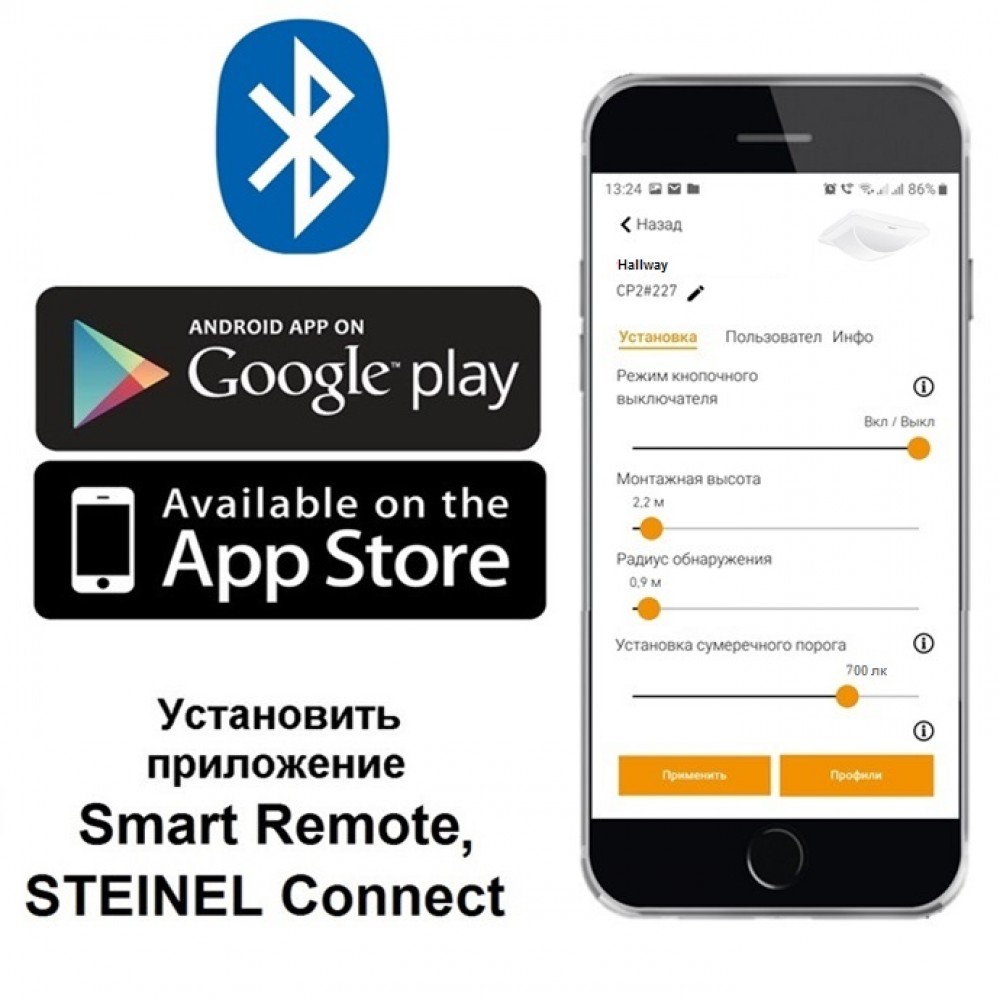

С помощью Bluetooth, по шине DALI

Объединение в группы по Bluetooth

Master/slave

Параметры регистрации

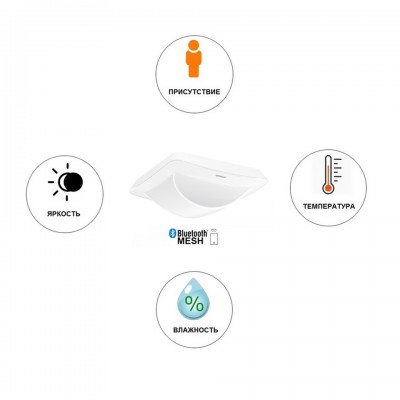

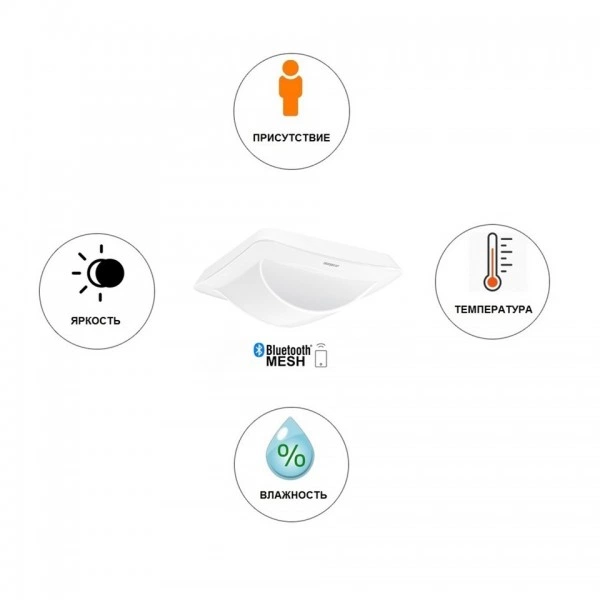

Движение / Уровень освещенности / Температура 0-40°C / Влажность 0-100%

Площадь зоны радиального движения

25 x 3 м (75 м²)

Площадь зоны тангенциального движения

25 x 3 м (75 м²)

Размеры (В x Ш x Г)

123 х 123 х 62 мм

Рекомендуемая высота установки

2-4 м

Сенсорика

5,8 Ггц высокой частоты; мощность сигнала: < 1 мВт

Стeпень зaщиты, IP

IP20

Температурный диапазон

От -25° до + 50°

Тип сенсора

Высокочастотный

Типичное потребление тока при входном напряжении 16 В

25 мА / 13 devices

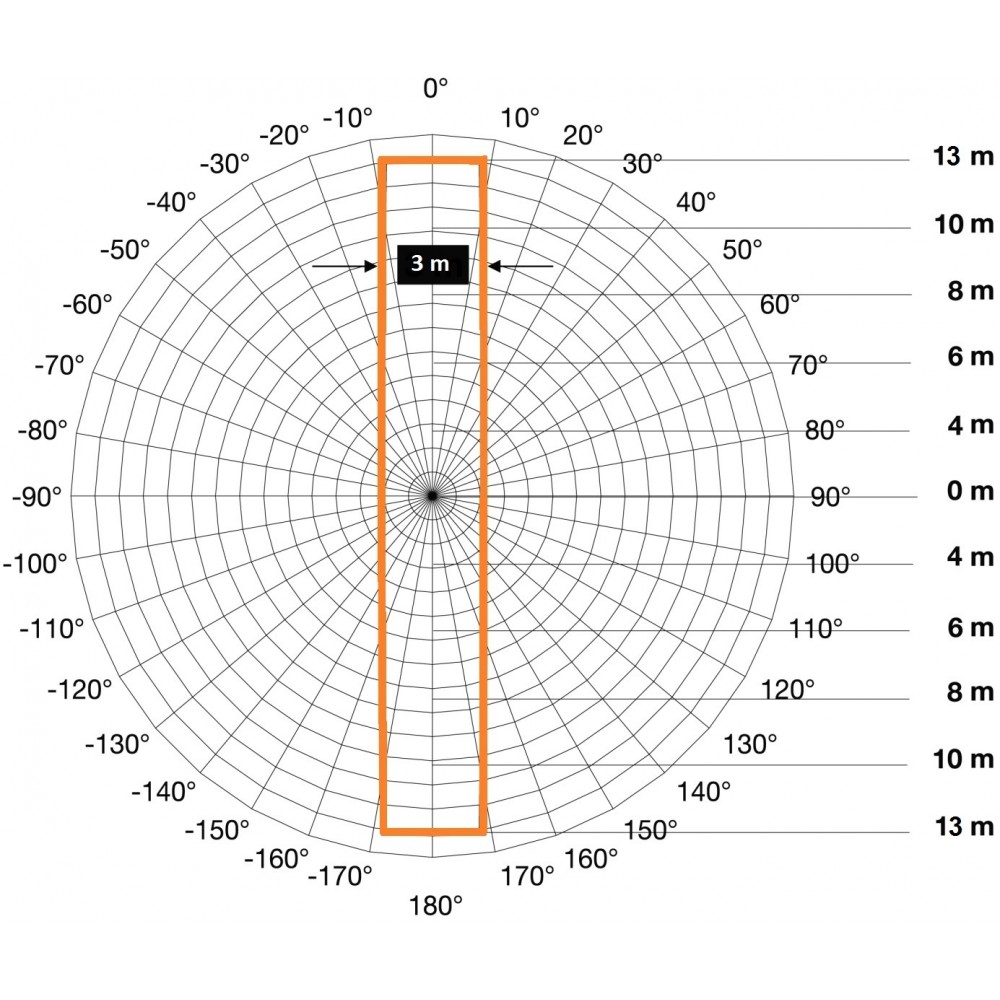

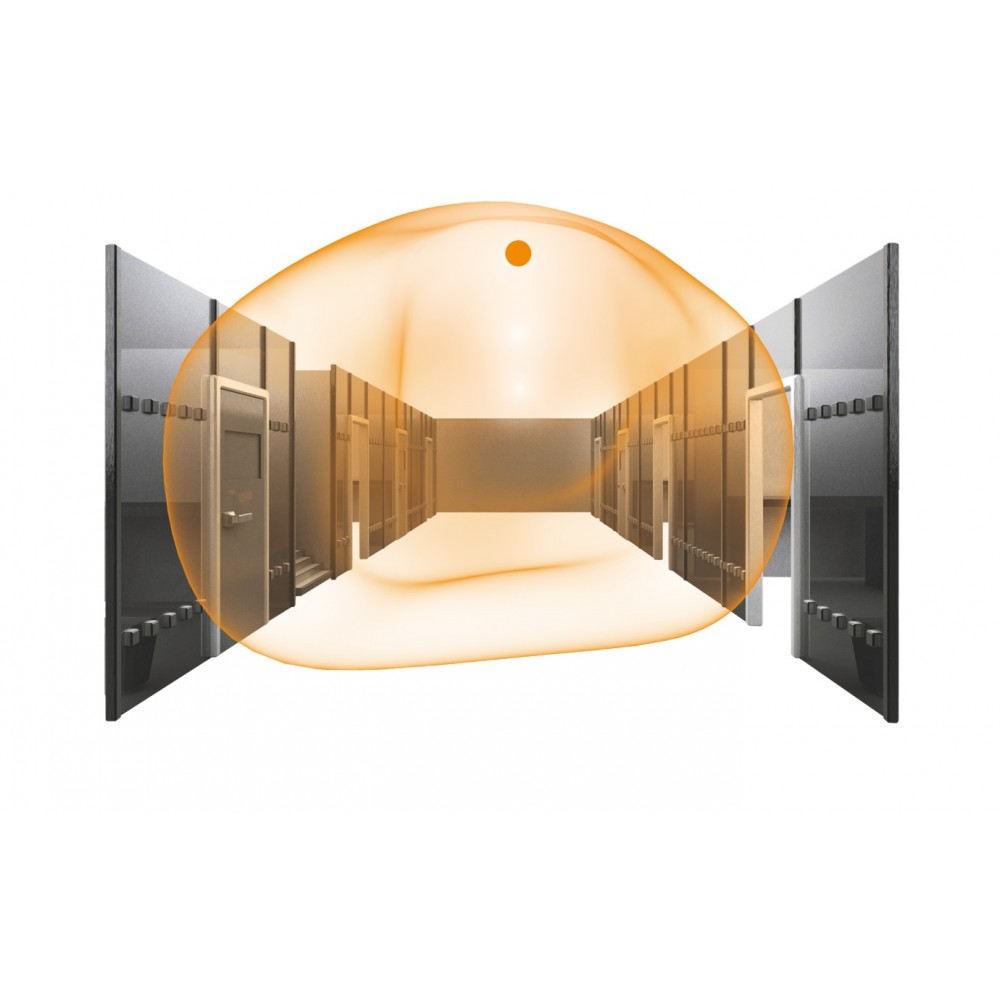

Угол охвата датчика

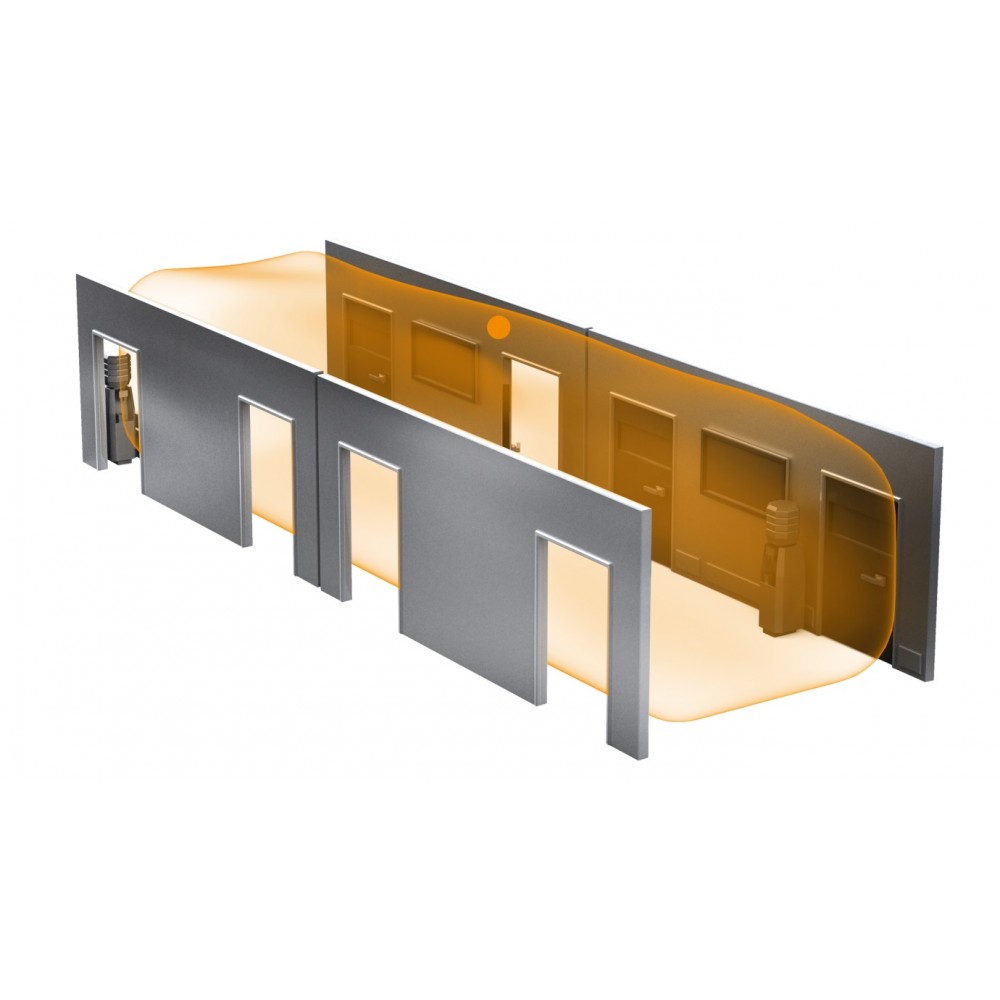

360° при угле раствора 140°, при необходимости сквозь стекло, дерево и тонкие стены

Управление

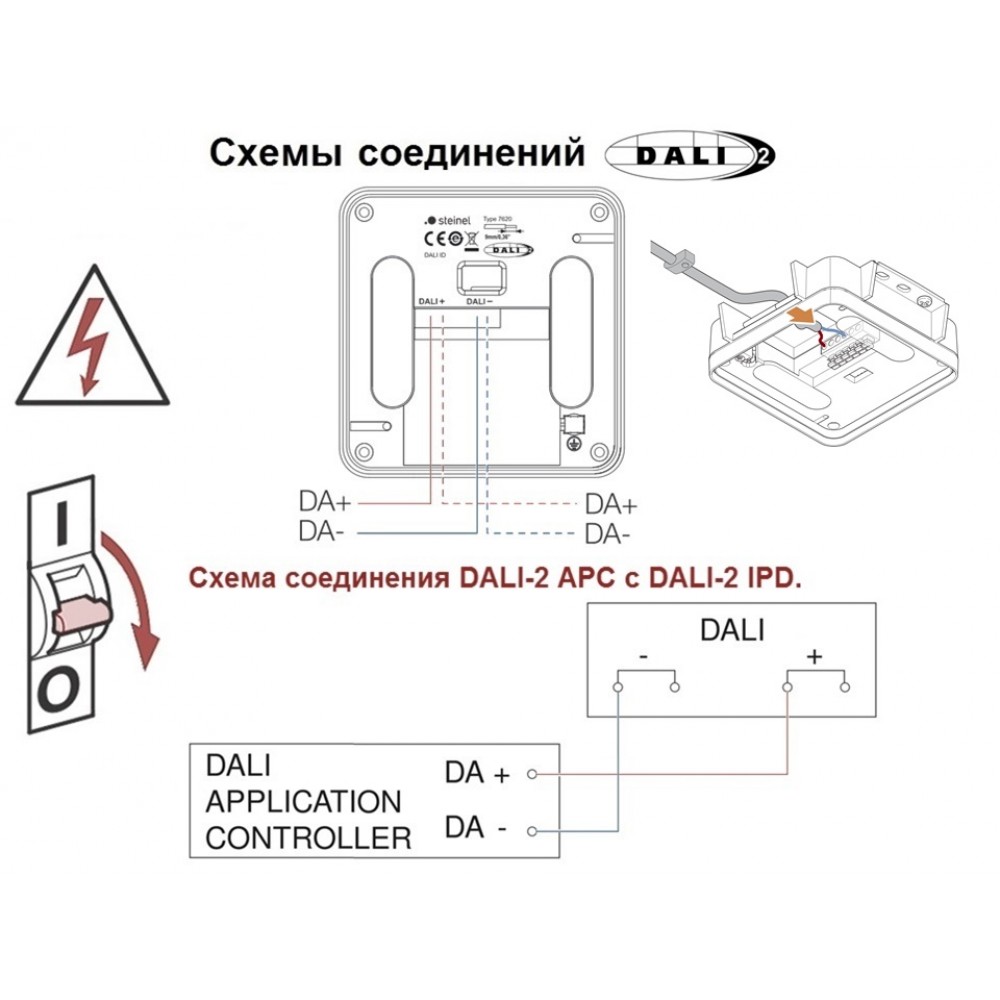

Важно! Управление сенсором через сторонний контроллер или датчиком APC DALI-2 по протоколу DALI-2!!! С помощью шины DALI сенсор подключается к прибору управления. Сенсор использует кабель DALI для коммуникации и для подачи питания. Все значения датчиков (движение, уровень освещенности, температура и влажность) можно запросить с контроллера приложения DALI-2 (DALI-2 Application Controller). Удобно настраивается и подключается через Bluetooth. Автоматическая или циклическая передача по времени также может быть выбрана в зависимости от уровня движения и освещенности.

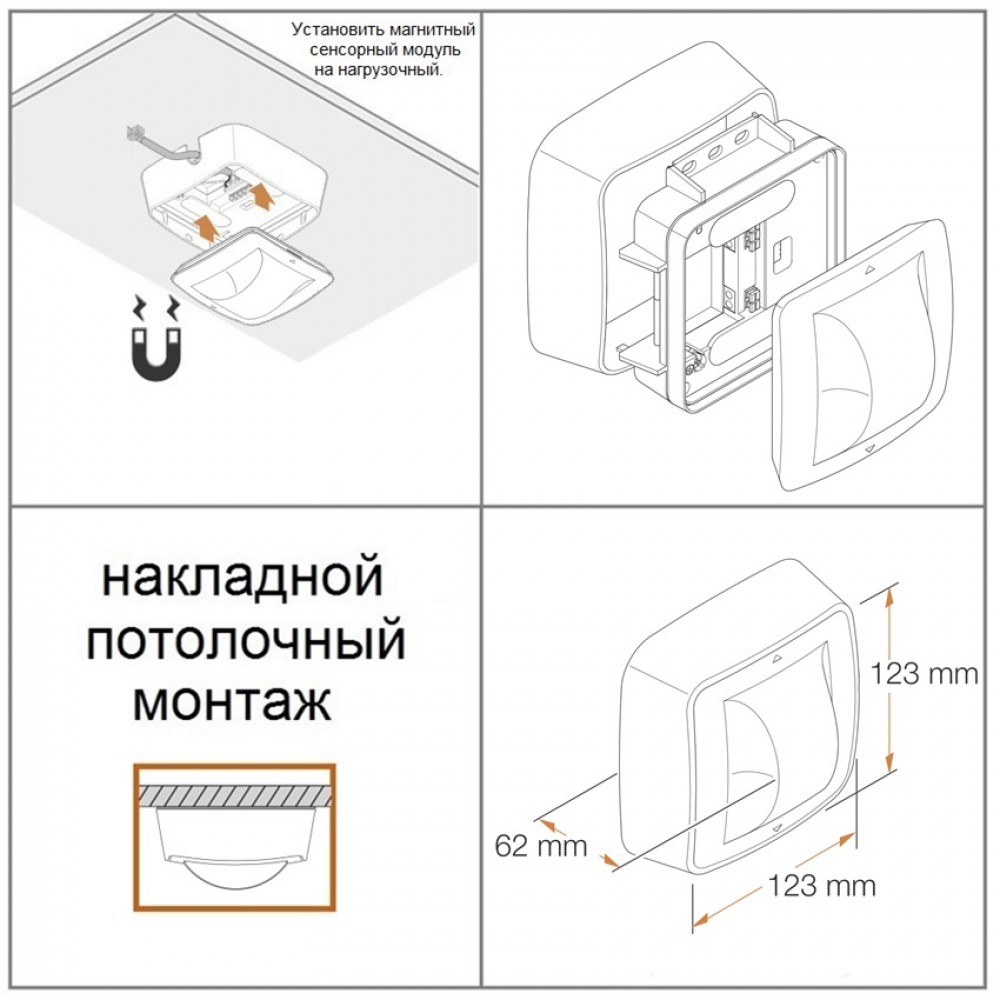

Установка

Внутренний, потолочный, накладной

Устройство ввода (IPD)

Является исключительно устройством ввода (поставщик данных) / Информирует систему об изменениях в окружающей среде или командах пользователя / Совместимо с интерфейсами автоматизации / Отправляет только не запрошенные сообщения о событиях

Функции

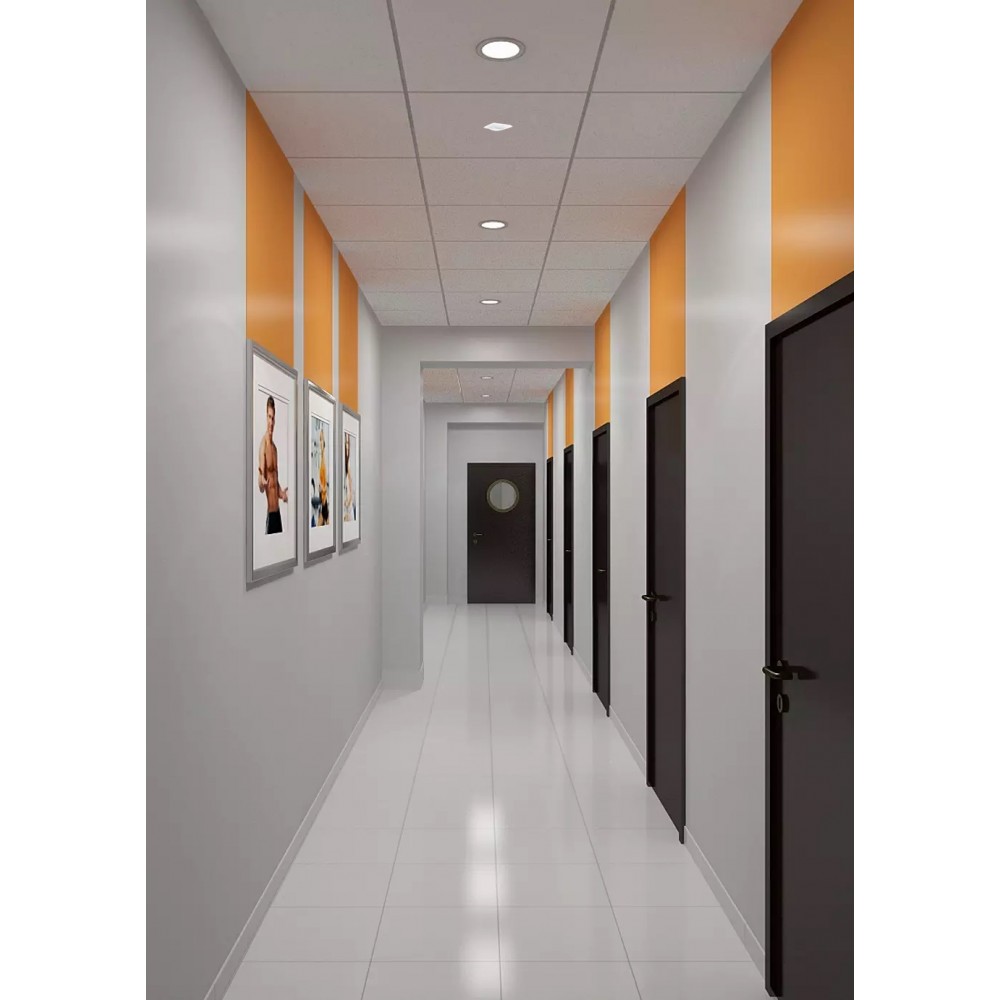

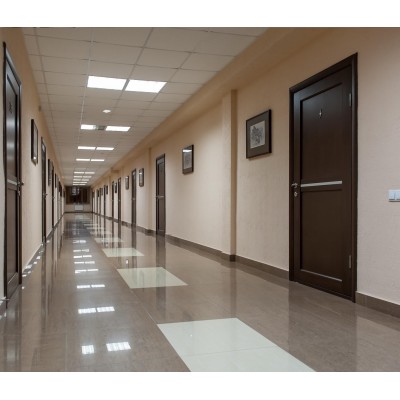

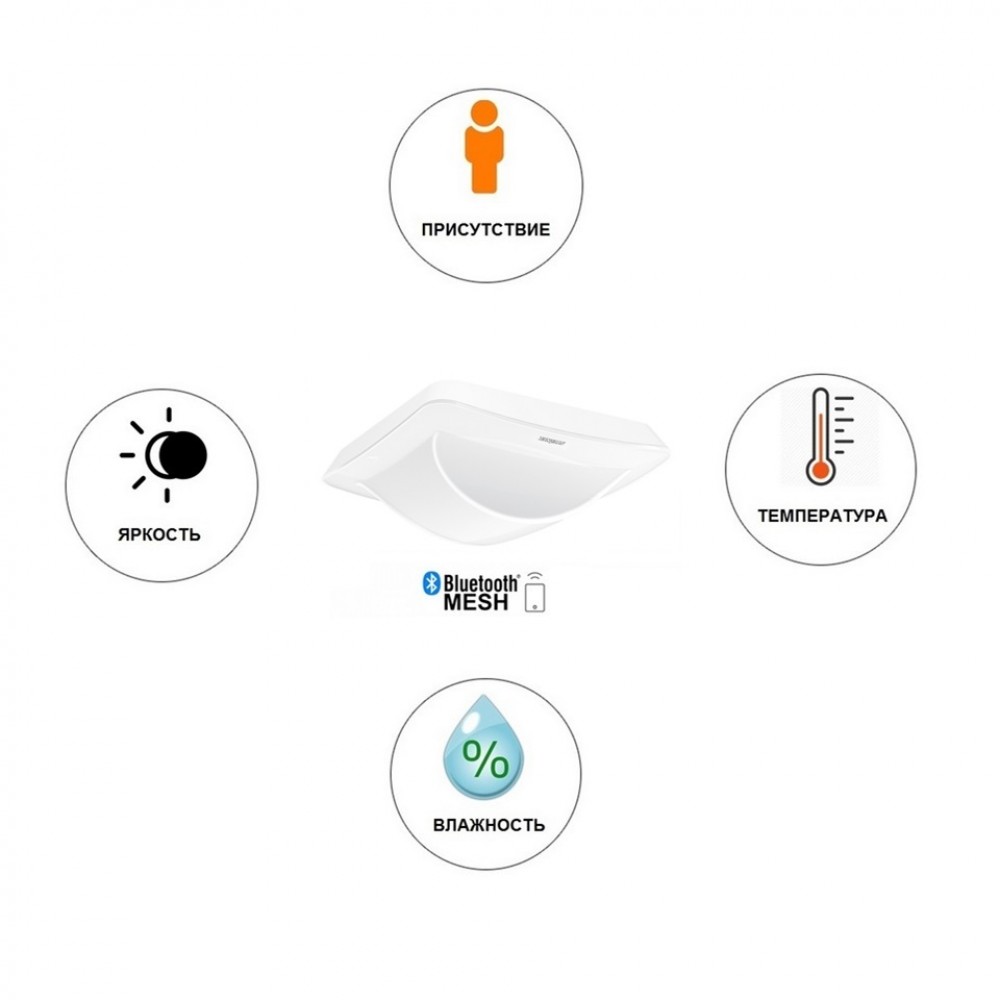

Адресный мультисенсор DALI. Контроль помещений внутри зданий, независимо от температуры. Идеален для лестниц, лифтовых холлов, санузлов, душевых, офисов, переговорных, помещений приёма пищи, небольших коридоров, прихожих, подсобных помещений. Помимо функции присутствия, движения и уровня освещенности, этот датчик присутствия также может измерять температуру и влажность.

Цвет

Белый
