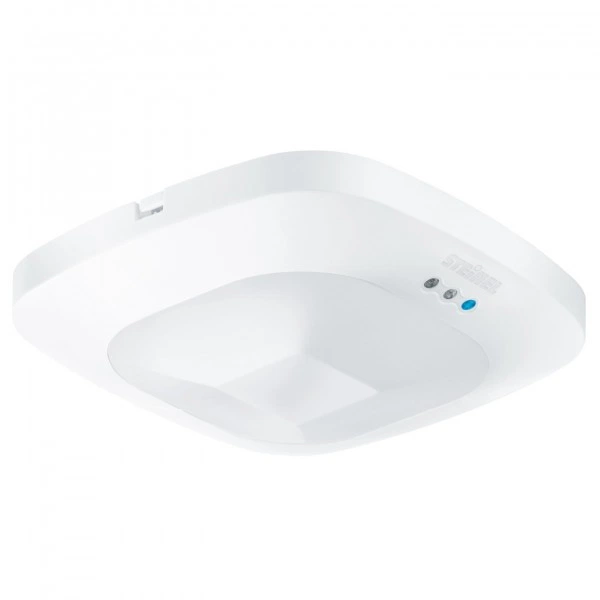

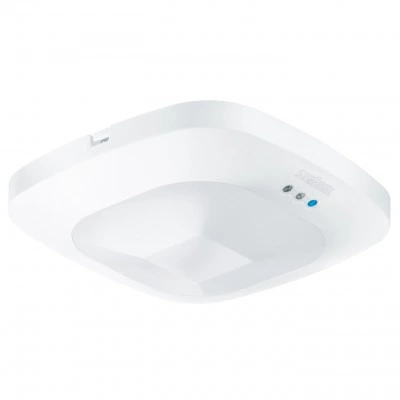

STEINEL Высокочастотный датчик присутствия HF 360 COM2

Характеристики

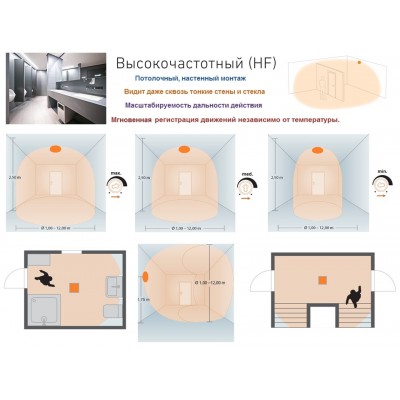

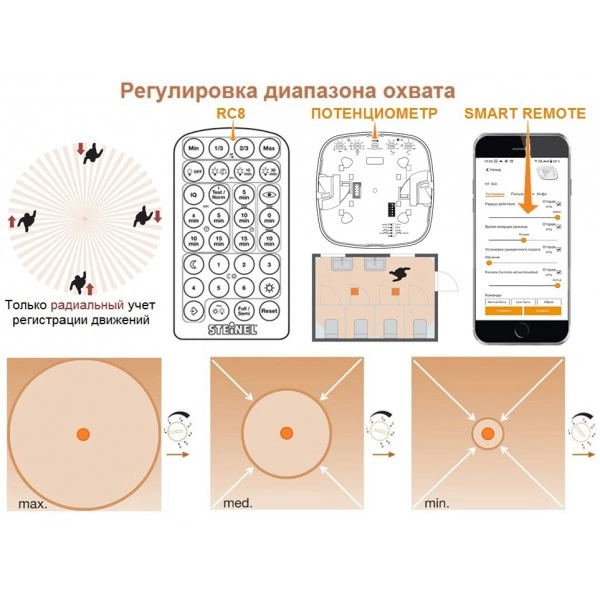

Возможности регулировки, ограничение дистанции срабатывания

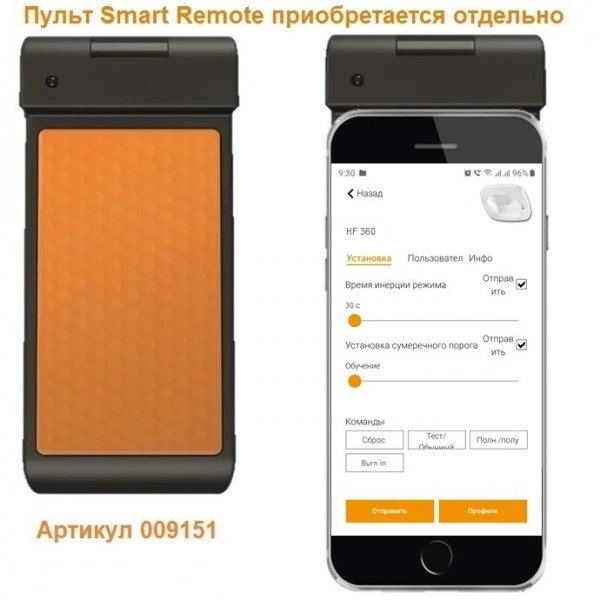

Механическая регулировка дальности действия с точностью до метра с помощью поворотного потенциометра на датчике или плавная электронная регулировка с помощью пульта RC3, RC8 или Smart Remote

Дальность действия

Ø 1- 12 м.

Задержка включения

Выход 1: от 30 сек. до 30 мин. + импульсный режим (ок. 2 сек.), IQ-режим (автоматическая корректировка под профиль пользователя); Выход 2 (для ОВК): 0 сек. – 10 мин. задержка включения; 1 мин. – 2 ч. время остаточного включения; автоматический контроль помещения; механическая регулировка с помощью поворотного регулятора на датчике, и/или с помощью пульта RC3, RC8 или Smart Remote

Интерфейс

COM2

Клаcc защиты

II

Комплектующие, дополнительно

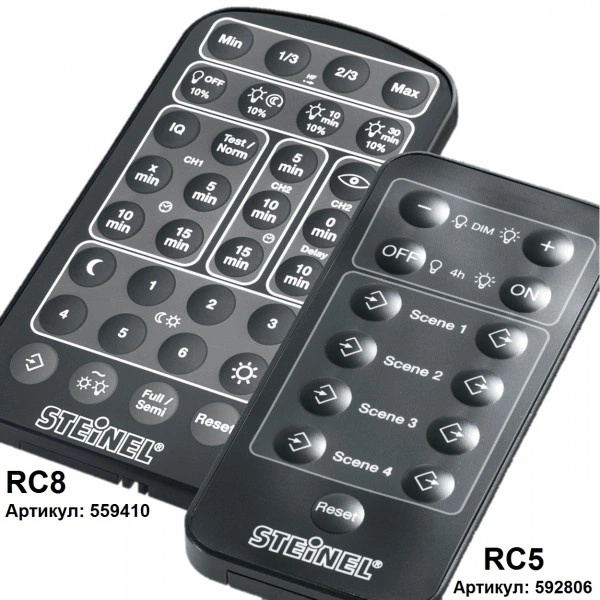

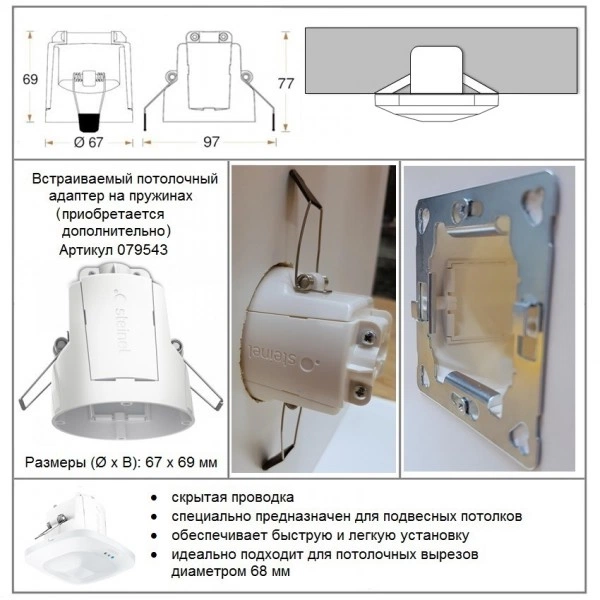

При необходимости - пульты д/у RC3, RC4, RC5, RC8, Smart Remote / накладная монтажная коробка Control PRO AP Box IP 54, арт.000363 / адаптер потолочный встраиваемый с зажимом для подвесных потолков Control PRO UP Box IP 20, арт. 079543 (приобретаются отдельно)

Материал

Пластик, устойчивый к УФ-излучению

Нoминальное напряжение, В

230-240 В, 50/60 Гц

Нагрузка

Коммутационный выход 1: лампы накаливания/галогенной лампы 2000 Вт; люминесцентные лампы, электронный балласт 1500 Вт; лампы люминесцентные, некорректированные 1000 ВА; люминесцентные лампы серийно-корректированные 400 В; люминесцентные лампы с параллельной коррекцией 1000 ВА; низковольтные галогенные лампы 2000 ВА; LED < 2 Вт - до 100 Вт; 2 Вт < LED < 8 Вт – до 300 Вт; LED> 8 Вт – до 600 Вт; Количество светодиодных / люминесцентных ламп - до 8 шт. Емкостная нагрузка 176 мкФ. Пиковый ток включения 800 А/200 мкс. Соблюдать индивидуальные точки включения ЭПРА! При большой разрывной мощности следует предварительно включить реле или контактор! Диодная нагрузка не является эквивалентной активной нагрузке!!! Пусковой ток светодиодного светильника превышает параметр (значение) мощности самого светильника!!! коммутационный выход 2: макс. 230 Вт/230 В; макс. 1А (cos φ = 1) для ОВК (отопление/вентиляция/кондиционирование).

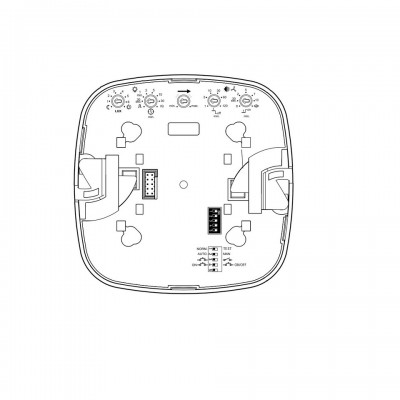

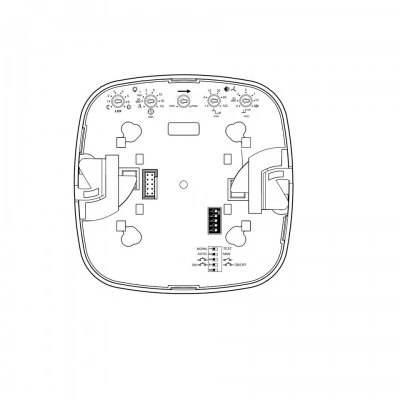

Настройки

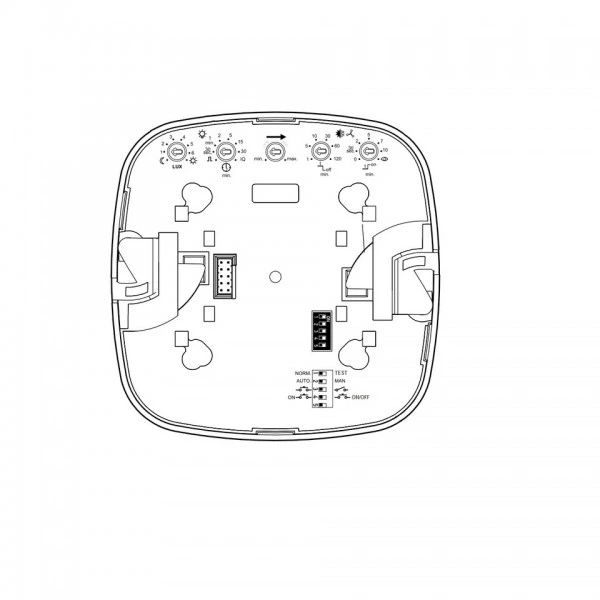

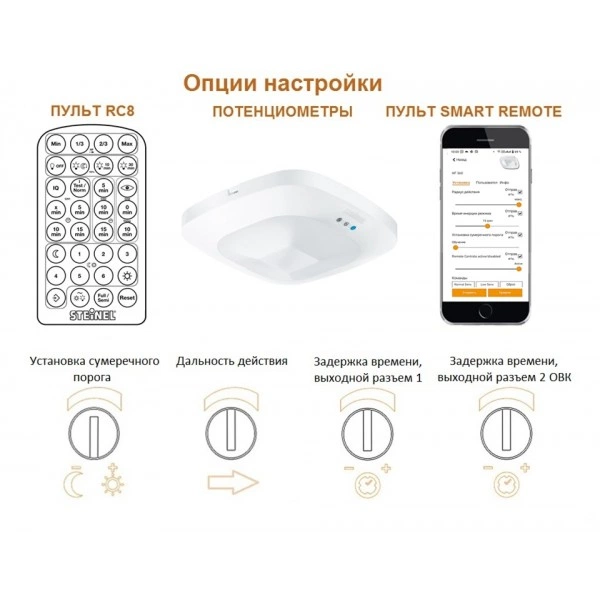

Потенциометры, DIP-переключатели, пульты д/у, Smart Remote

Параллельное включение

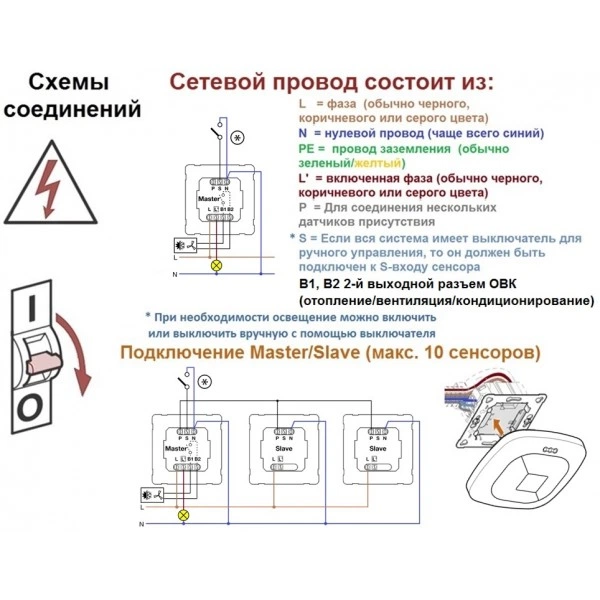

Master/master, master/slave (При использовании нескольких сенсоров их следует подключать к одной фазе! Можно включить параллельно до 10 сенсоров)

Параметры функционала

Нормальный/тестовый режим, Полуавтоматический/полностью автоматический, Кнопочный/переключаемый режим, Ручное включение/выключение, Функция присутствия, Регистрация движений, Потенциометр/Электронно, Релейный выход / Для устройств с портом COM2: соединение B1, B2 представляет собой коммутационный контакт для низкоэнергетических цепей

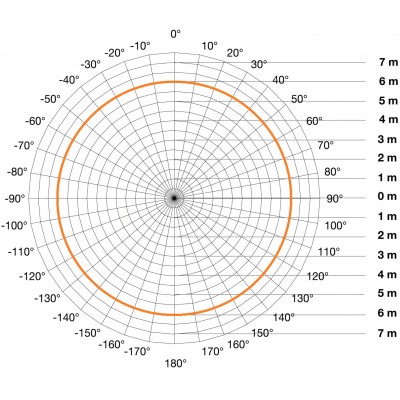

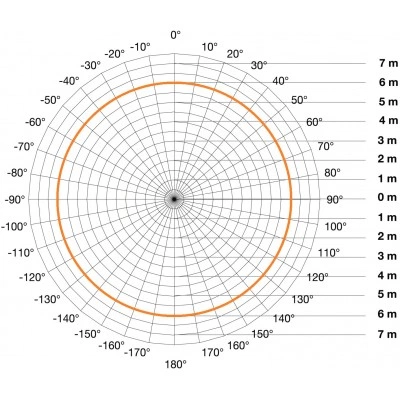

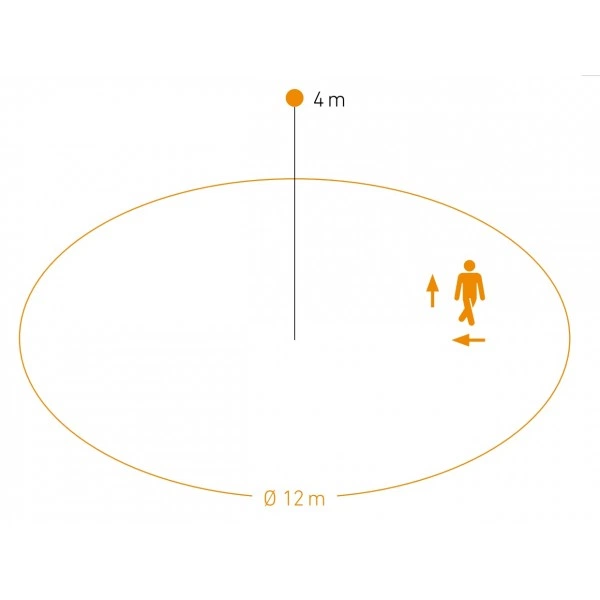

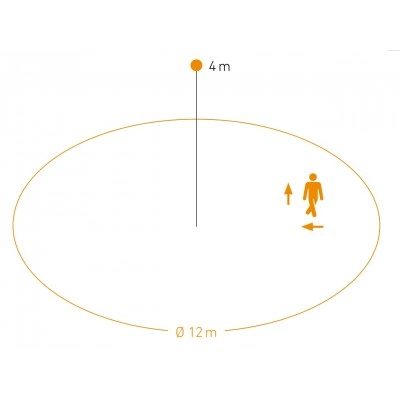

Площадь зоны радиального движения

Макс. Ø 12 м. (113 м²)

Площадь зоны тангенциального движения

Макс. Ø 12 м. (113 м²)

Постоянное включение на 4 часа

Да, с помощью пульта RC4, RC5, Smart Remote или выключателя

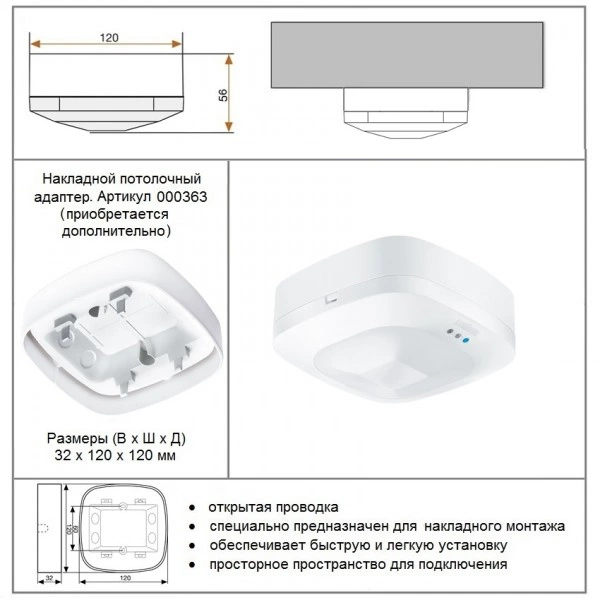

Размеры (В x Ш x Г)

120 х 120 х 56 мм

Режим обучения

Teach in. Установка сумеречного порога посредством кнопки запоминания/режима обучения. При необходимых условиях освещения, при которых сенсор в будущем должен реагировать на движения. Сохраняется текущее значение сумеречного порога (с опциональным дистанционным управлением RC3, RC8 или Smart Remote)

Рекомендуемая высота установки

2-4 м

Сенсорика

5,8 Ггц высокой частоты; мощность сигнала: < 1 мВт

Стeпень зaщиты, IP

IP 20 / IP 54 с помощью накладной монтажной коробки Control PRO AP Box артикул 000363

Температурный диапазон

От -25° до + 50°

Тип сенсора

Высокочастотный

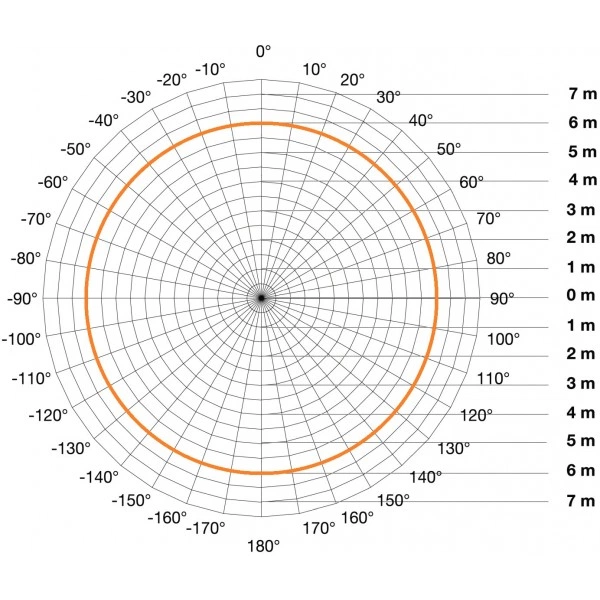

Угол охвата датчика

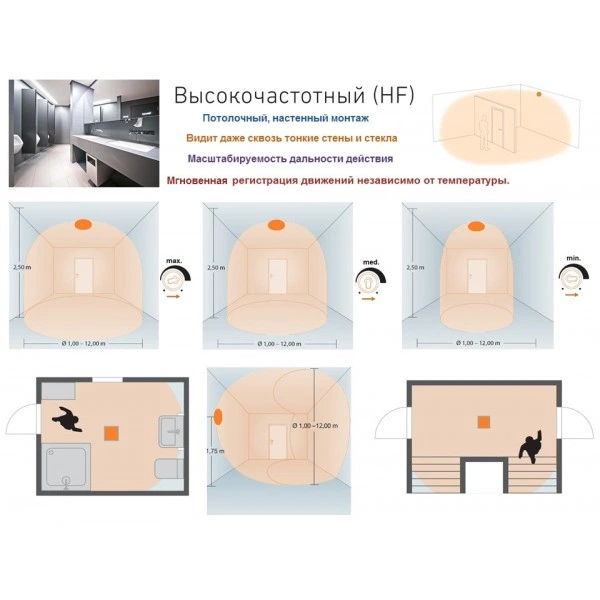

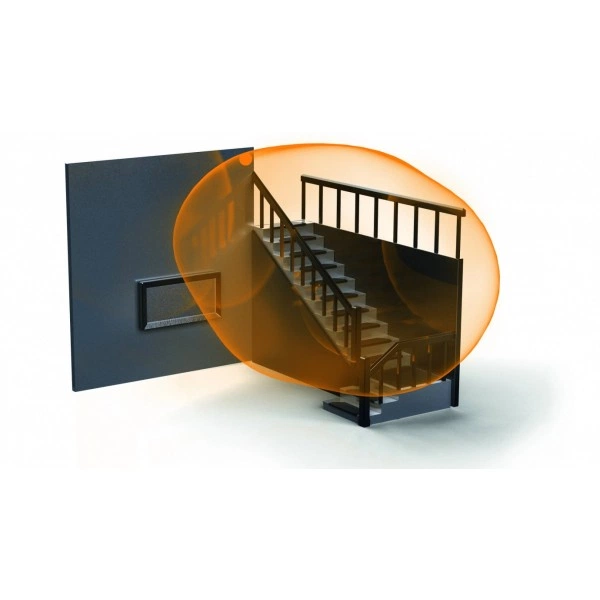

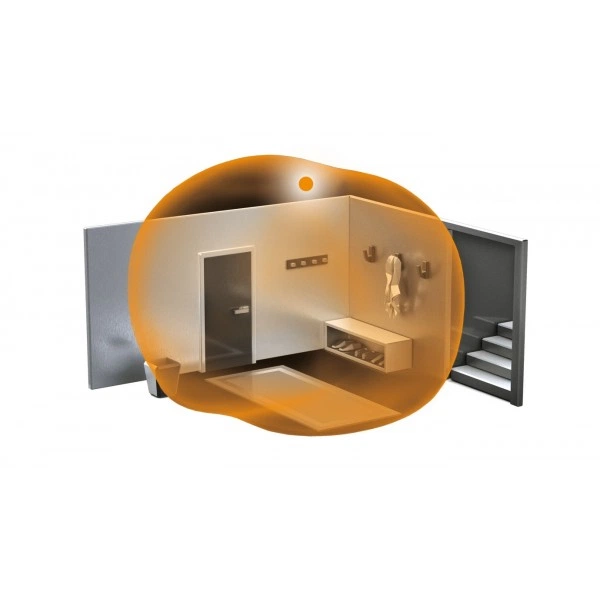

360° при угле раствора 140°, при необходимости сквозь стекло, дерево и тонкие перегородки

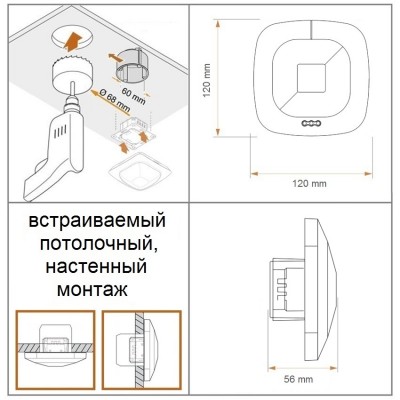

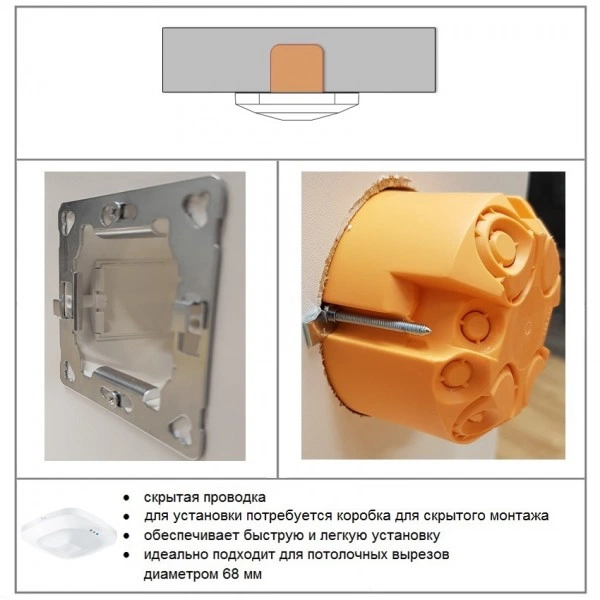

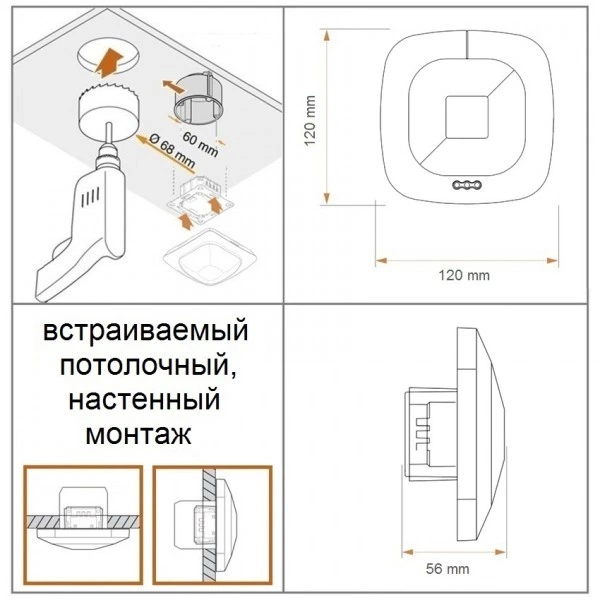

Установка

Внутренний, потолочный, встраиваемый монтаж в подрозетник диаметром 68мм.

Установка сумеречного порога

10-1000 лк, ∞ / дневной свет; механическая регулировка с помощью поворотного потенциометра на датчике, и/или с помощью пульта RC3, RC8 и/или Smart Remote

Функции

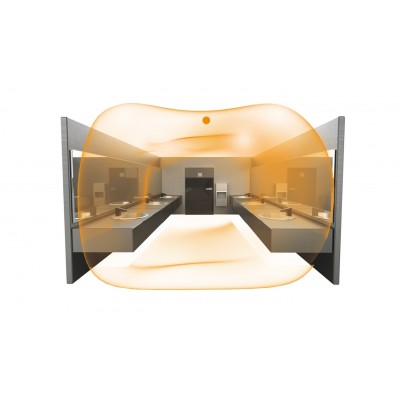

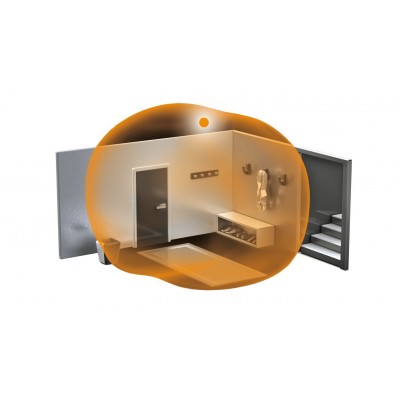

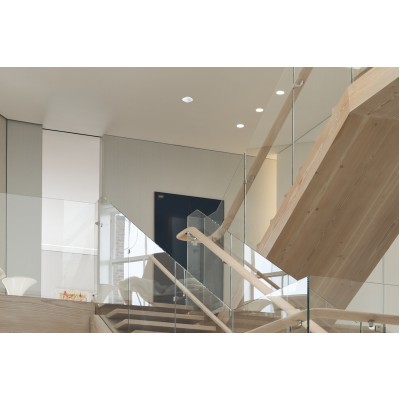

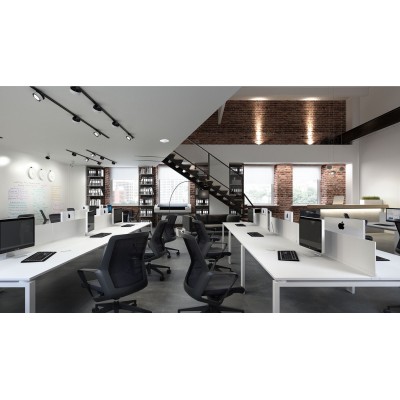

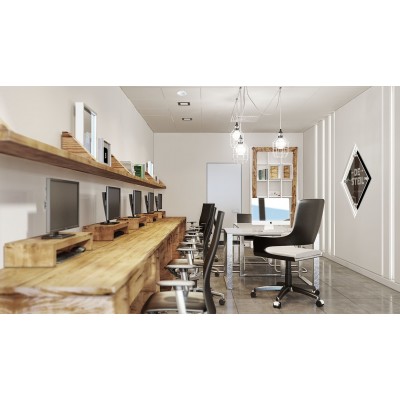

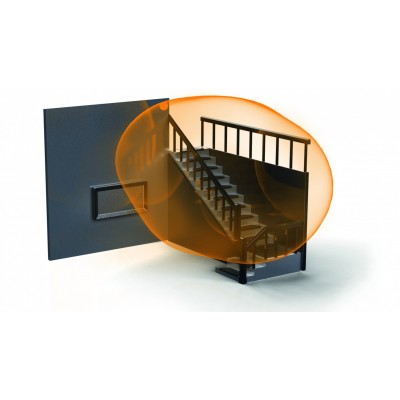

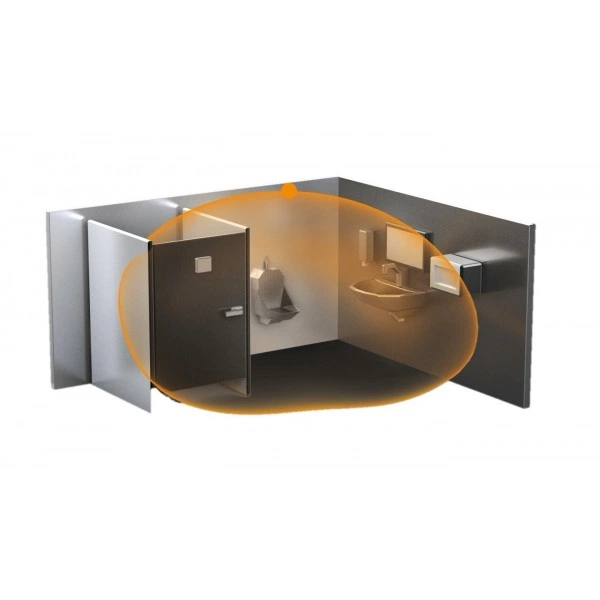

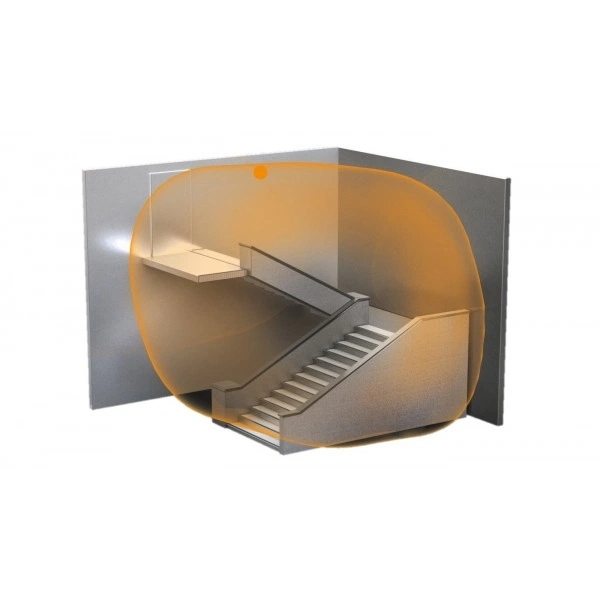

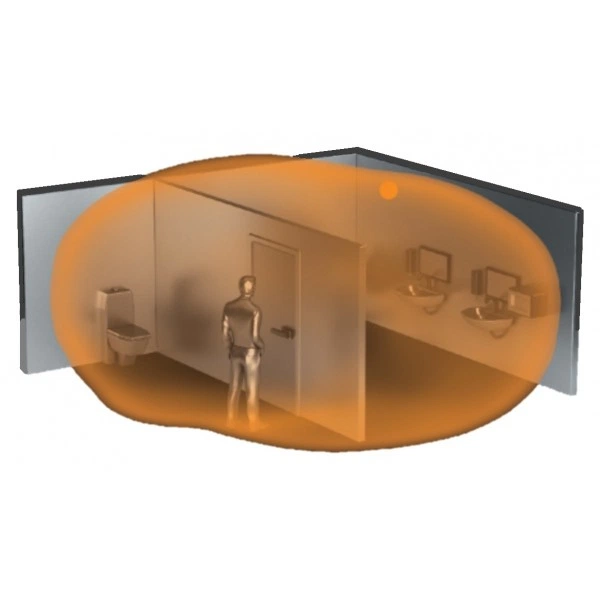

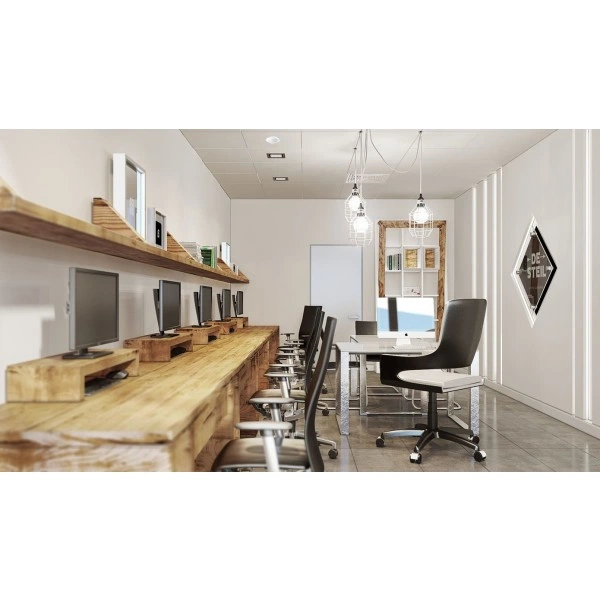

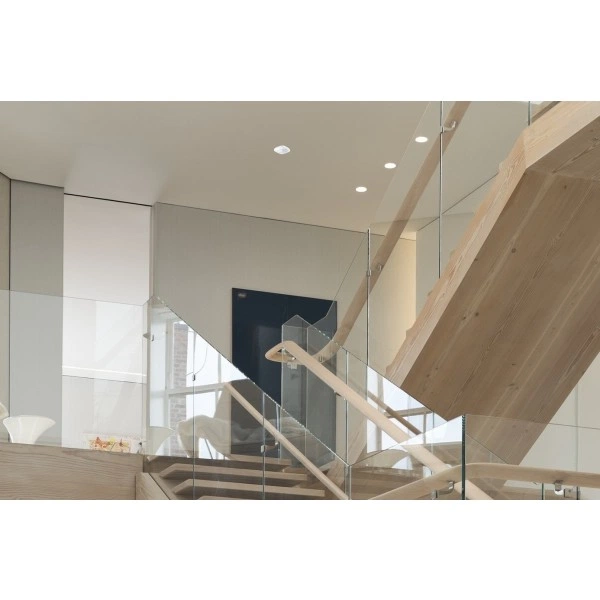

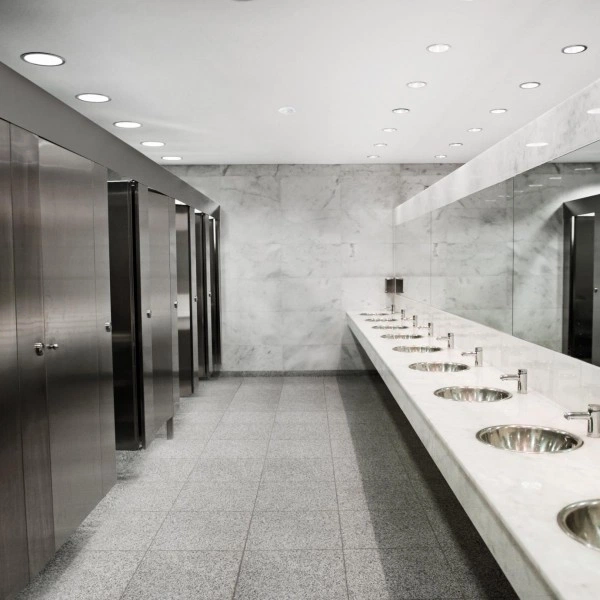

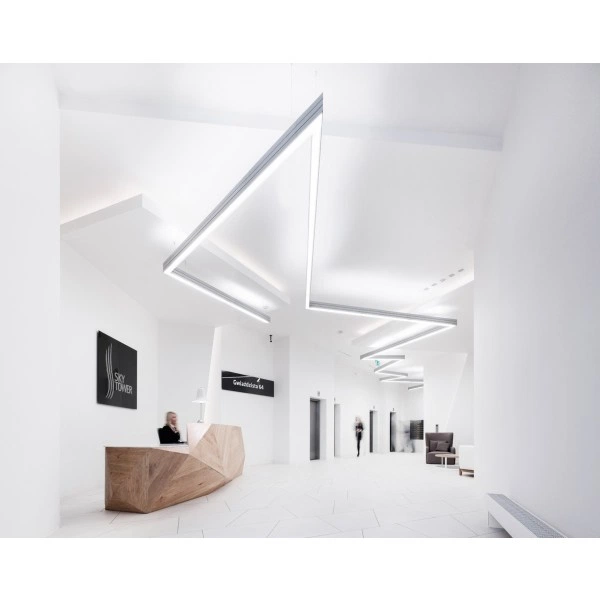

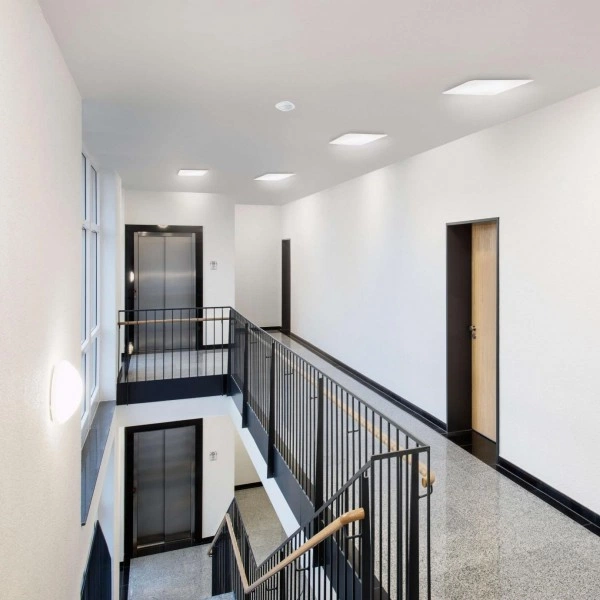

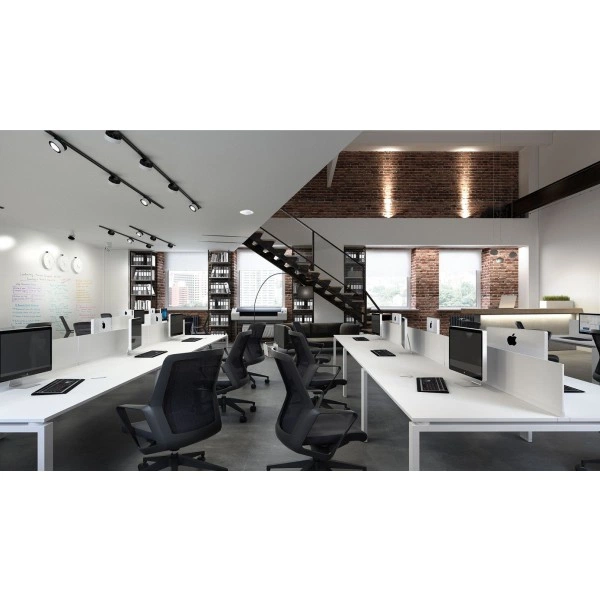

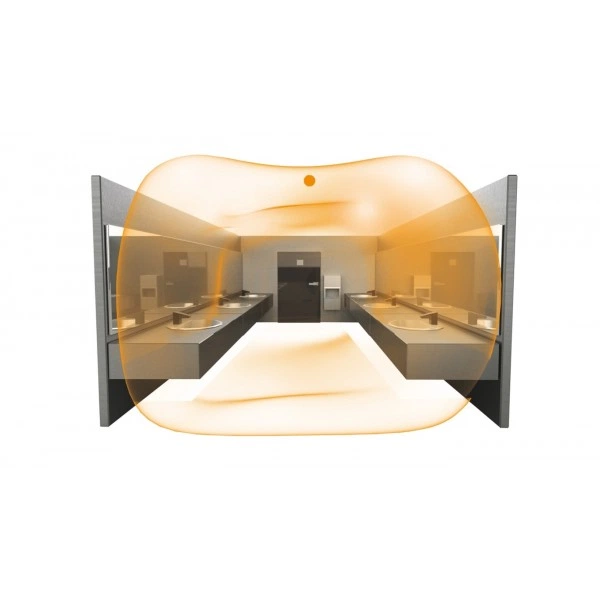

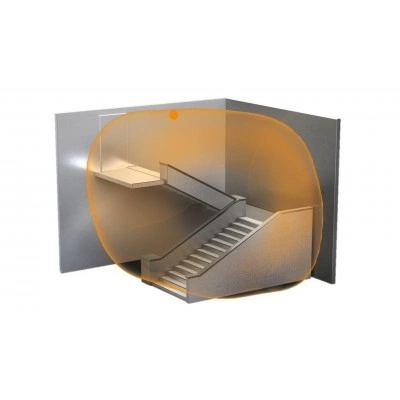

Высокочастотный датчик присутствия HF 360 обеспечивает обнаружение движения с высоким разрешением и высокой чувствительностью на 360°, и может быть настроен, отрегулирован с помощью поворотных потенциометров и/или плавная электронная регулировка с помощью пульта. Объединение в группы для расширения диапазона охвата. STEINEL не только пионер высокочастотной сенсорной технологии, но и первый, кто успешно применил ее для датчиков присутствия. С целым рядом преимуществ, особенно для применения в общественных местах, таких как туалетные кабины. Технология высокочастотного датчика также обнаруживает движение через стекло, дерево и каркасные стены. Его почти не видно. Но он видит всё. Контроль помещений внутри зданий, независимо от температуры. Идеален для санузлов, душевых, лестниц, лифтовых холлов, офисов, переговорных, помещений приёма пищи, небольших коридоров, прихожих, подсобных помещений.

Цвет датчика

Белый
