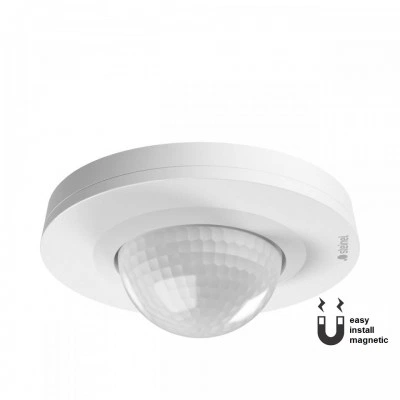

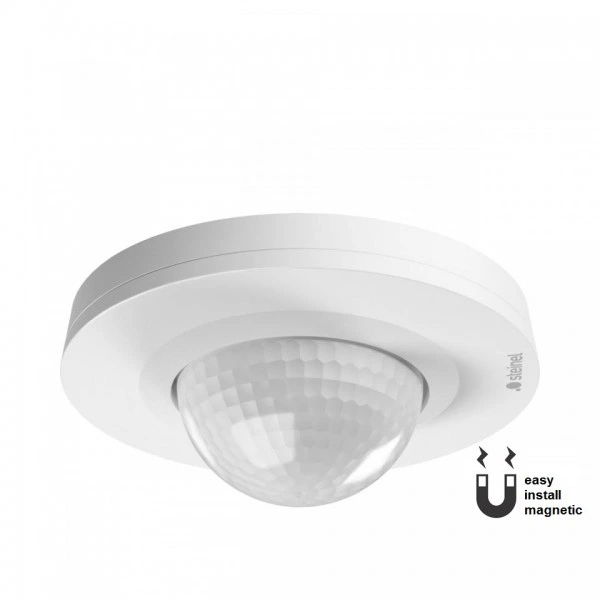

STEINEL Датчик присутствия PD-24 ECO DALI-2 UP white

Характеристики

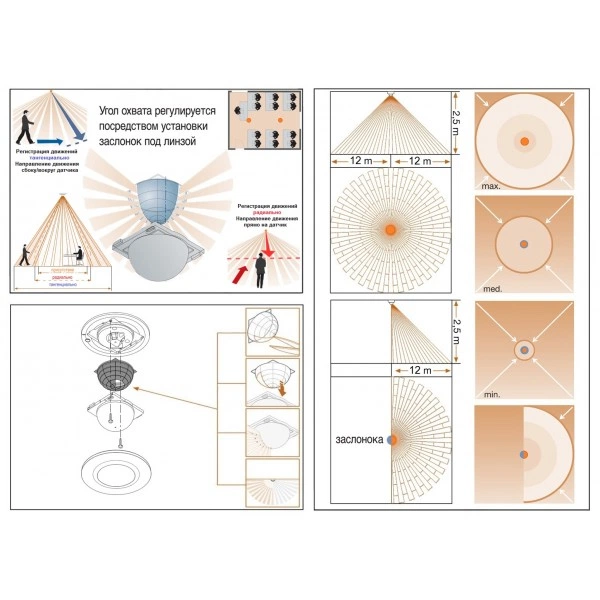

Возможности регулировки, ограничение дистанции срабатывания

Механическая регулировка дальности действия с точностью до метра с помощью специальных заслонок (шторок); поставляются в комплекте с датчиком

Выход DALI

Управляющий кабель DALI (подходит в качестве мультимастера для коммуникации с контроллером DALI/ сенсором DALI)

Дальность действия

Макс. Ø 24 м (452 м²) тангенциально

Интерфейс

DALI-2 Input Device (DALI-2 IPD)

Клаcc защиты

II

Комплектующие, дополнительно

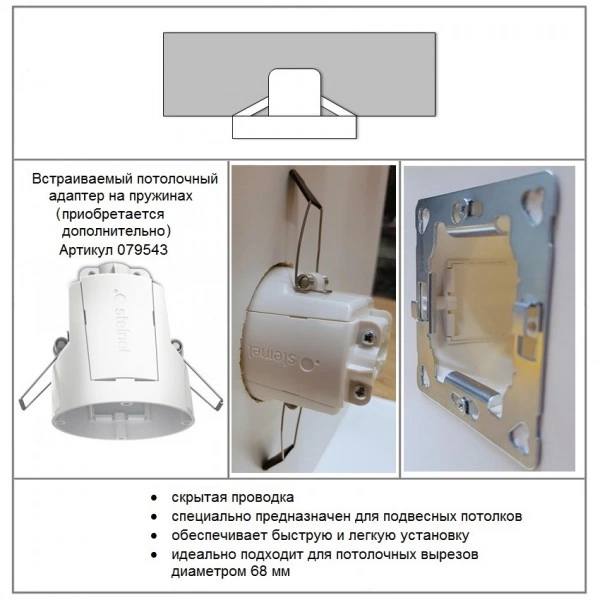

При необходимости - Control PRO UP Box, артикул 079543, white/адаптер потолочный встраиваемый с зажимом для подвесных потолков (приобретается отдельно)

Макс. Потребление тока при входном напряжении 10 В в обычном режиме работы

17 мА

Макс. Потребление тока согласно IEC 62386-101

84 мА

Материал

Пластик, устойчивый к УФ-излучению (корпус), HDPE (линза)

Нoминальное напряжение, В

По шине DALI / 10 – 22,5 V DC (DALI не является SELV – используйте инструкции по работе с низким напряжением)

Нагрузка

Выход DALI: 2-полюсная управляющая линия DALI

Настройки

Ввод в эксплуатацию осуществляется согласно действующему стандарту DALI-2. Доступны все функции и команды из стандарта DALI IEC 62386 часть 101, часть 103, часть 303 и часть 304. Определенные сенсором значения движений и яркости может запросить контроллер приложения DALI. Дополнительно возможна автоматическая или основывающаяся на времени циклическая отправка по графику

Параметры регистрации

Присутствие / движение / уровень освещенности

Параметры функционала

Датчик движения, Функция присутствия, Логика датчика присутствия, Датчик освещенности

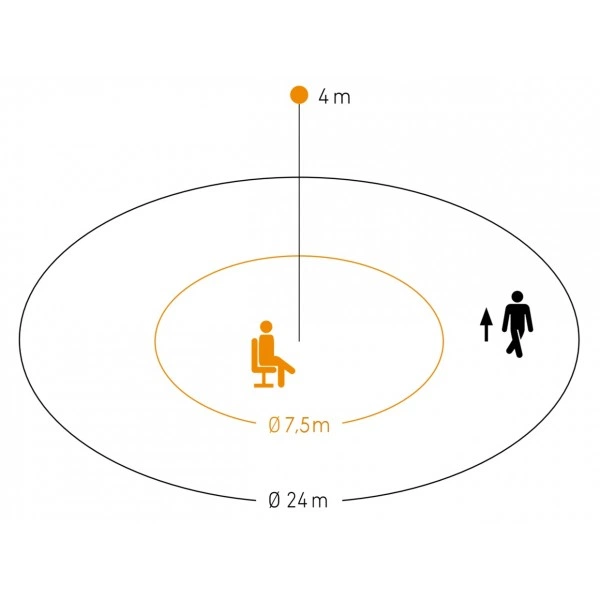

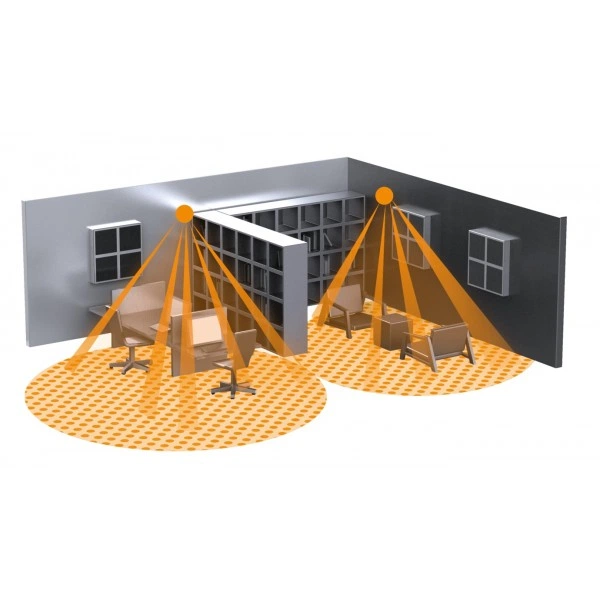

Площадь зоны присутствия

Ø 7,5 м (44 м²)

Площадь зоны радиального движения

Ø 7,5 м (44 м²)

Площадь зоны тангенциального движения

Ø 24 м (452 м²)

Размеры (Ø х H)

109 х 74 мм

Рекомендуемая высота установки

2-4 м

Сенсорика

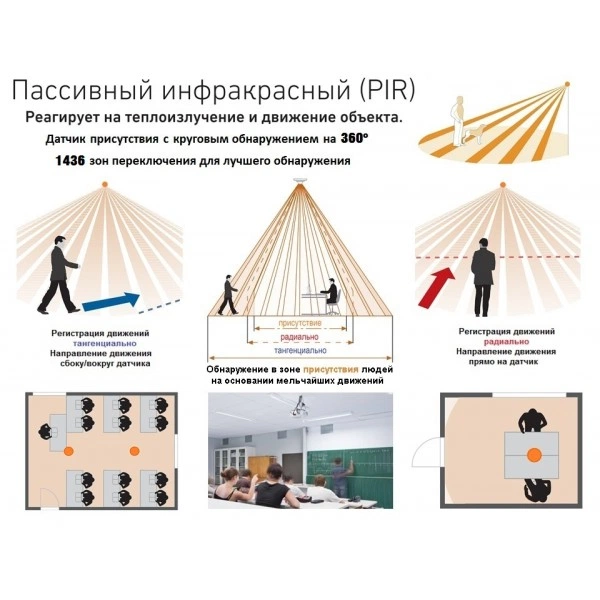

1436 зон переключения. Благодаря линзе с высокой разрешающей способностью позволяет обеспечить круглую зону охвата, в которой регистрируются мельчайшие движения

Стeпень зaщиты, IP

IP 20

Температурный диапазон

От -25° до + 55°

Тип сенсора

Инфракрасный

Типичное потребление тока при входном напряжении 16 В

12 мА

Угол охвата датчика

360° при угле раствора 180°

Управление

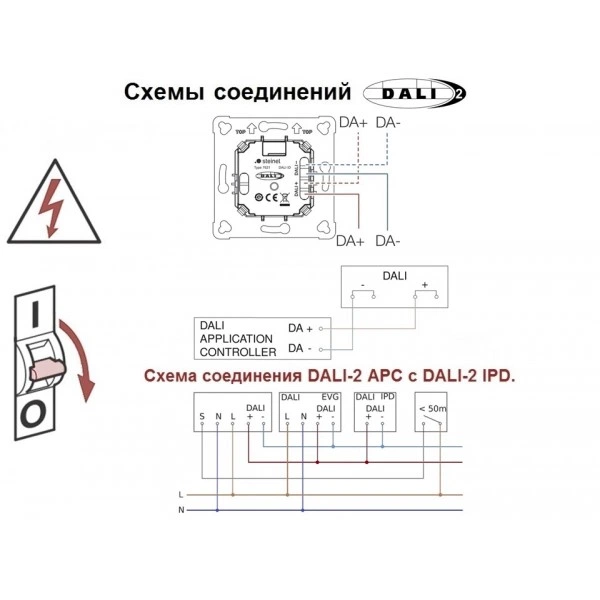

Важно! Управление сенсором через сторонний контроллер, по протоколу DALI-2!!! С помощью шины DALI сенсор подключается к прибору управления. Сенсор использует кабель DALI для коммуникации и для подачи питания. Передача информации о присутствии и значении яркости на контроллер приложений DALI-2 или BMS. Все значения датчиков (движение/присутствие, уровень освещенности) можно запросить с контроллера приложения DALI-2 (DALI-2 Application Controller). Автоматическая или циклическая передача по времени также может быть выбрана в зависимости от уровня движения и освещенности.

Установка

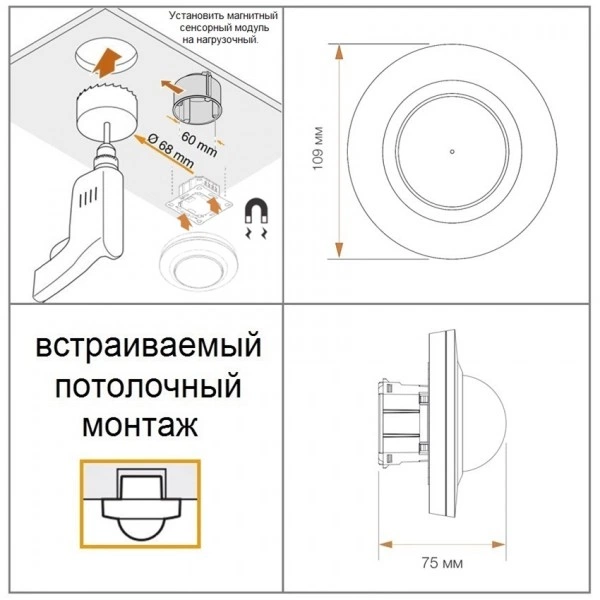

Внутренний, потолочный, встраиваемый монтаж в подрозетник диаметром 68мм.

Установка сумеречного порога

2-1000 лк, ∞ / дневной свет

Устройство ввода (IPD)

Является исключительно устройством ввода (поставщик данных) / Информирует систему об изменениях в окружающей среде или командах пользователя / Совместимо с интерфейсами автоматизации / Отправляет только не запрошенные сообщения о событиях / Подает измеренные значения сенсора в системы шины DALI

Функции

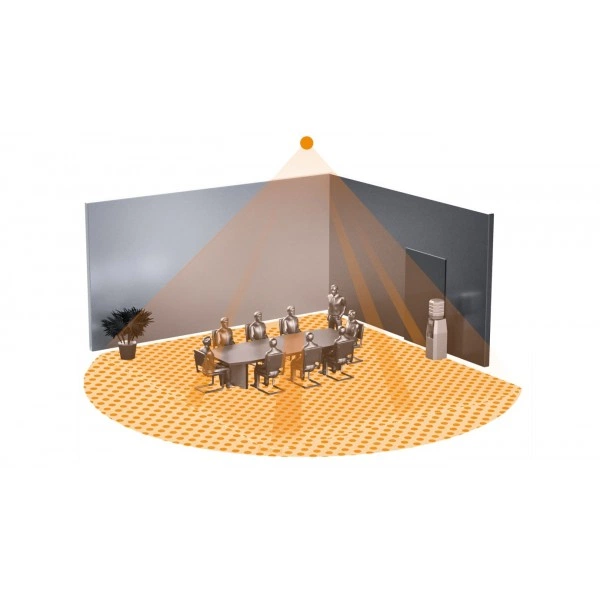

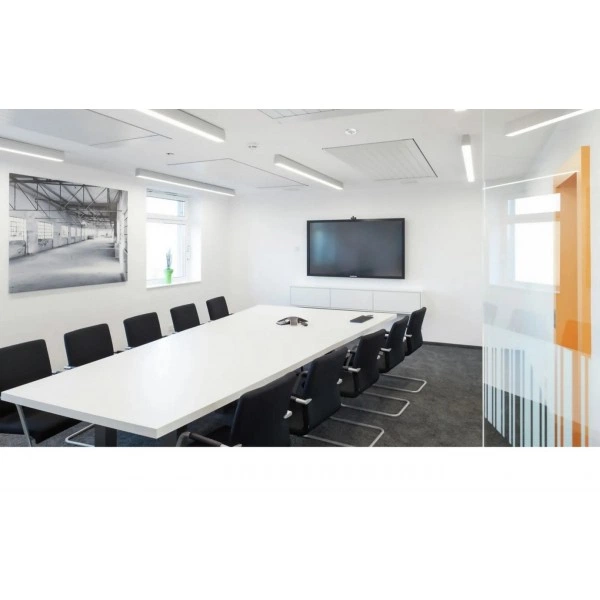

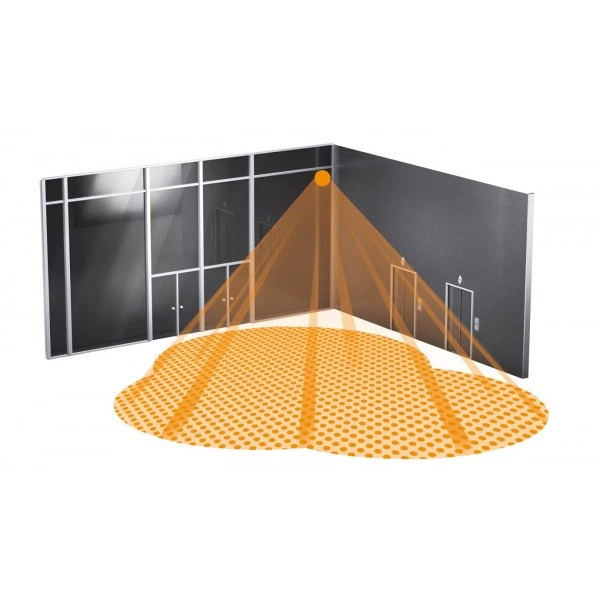

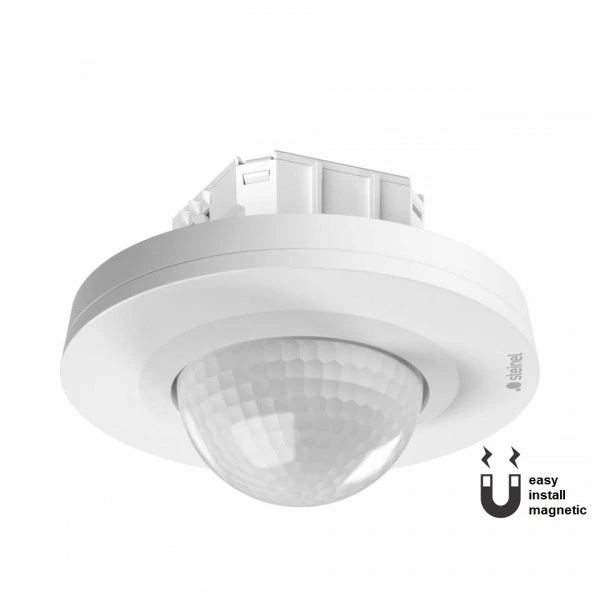

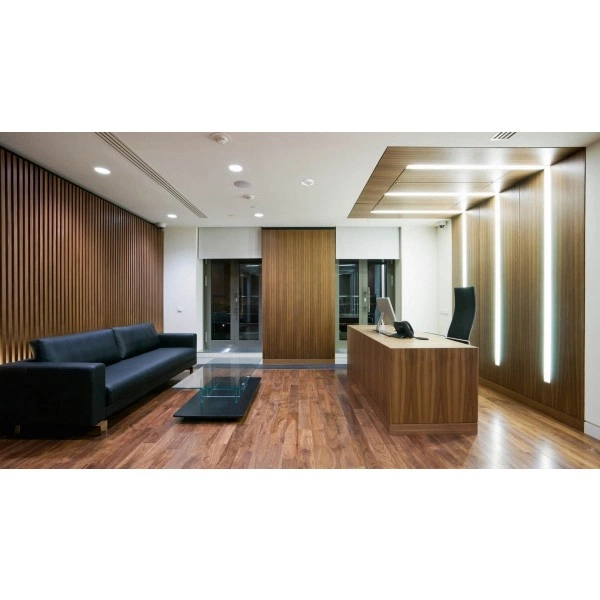

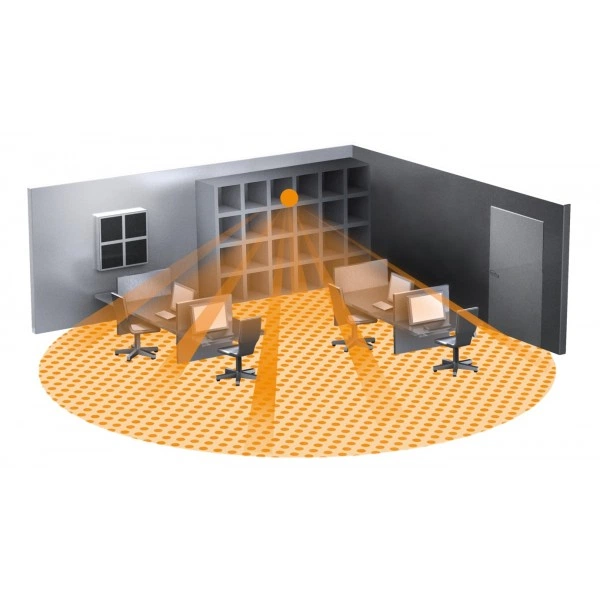

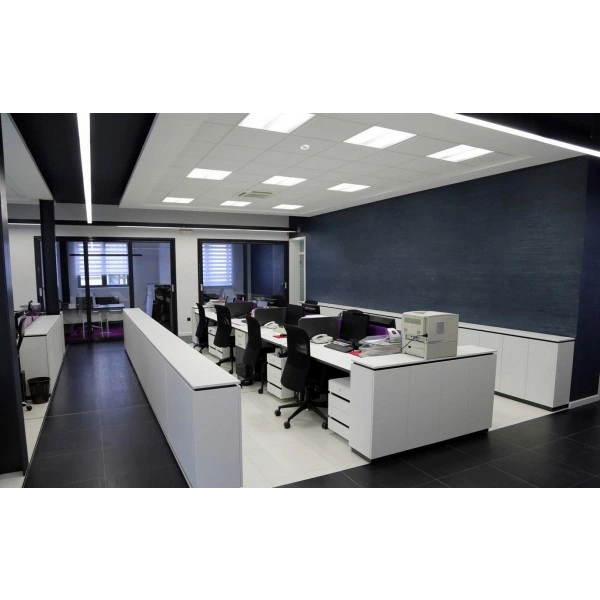

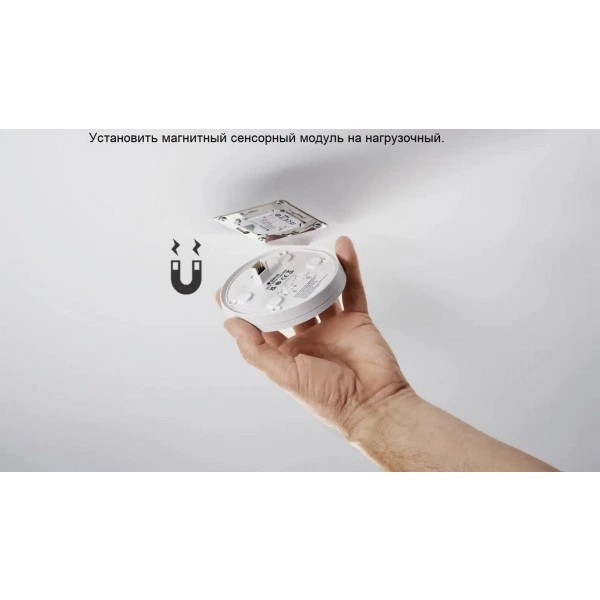

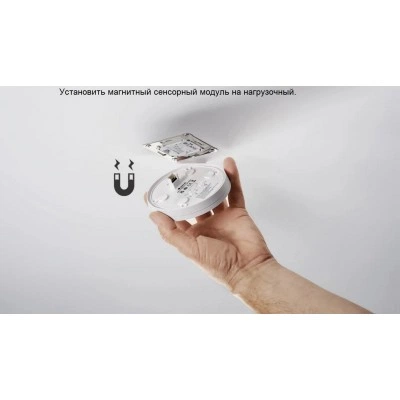

Инфракрасный датчик присутствия PD-24 ECO обеспечивает надежное обнаружение движений и присутствия на 360°, которое можно адаптировать по мере необходимости с помощью вставных заслонок (шторок). Легко монтируется благодаря магнитному держателю и круглому дизайну. Адресный мультисенсор DALI-2. Идеален для конференц-залов, больших офисов, рекреаций/фойе, холлов, лекционных залов, учебных аудиторий, классов, офисов/офисов открытой планировки, кабинетов, переговорных, помещений приёма пищи, комнат отдыха, раздевалок, спорт залов, многоэтажных/подземных автостоянок, производственных помещений, ангаров, зон погрузки-разгрузки на складах

Цвет датчика

Белый
