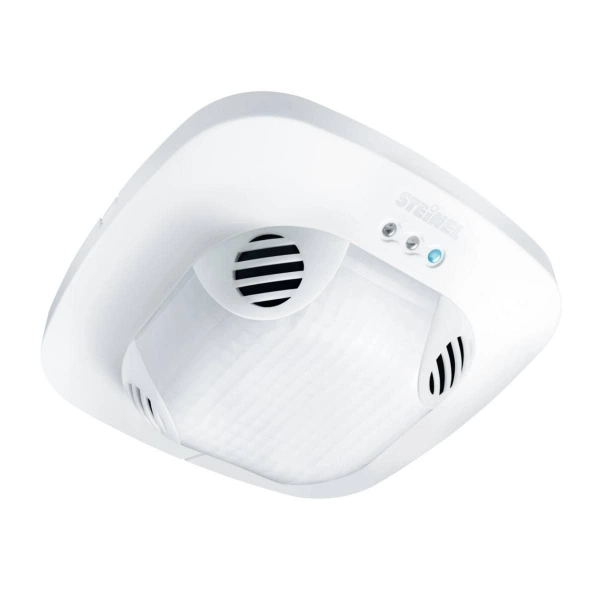

STEINEL Ультразвуковой датчик присутствия DualTech US DALI-2

Характеристики

Возможности регулировки, ограничение дистанции срабатывания

Механическая регулировка дальности действия с точностью до метра с помощью поворотного регулятора на датчике

Выход DALI

Управляющий кабель DALI (подходит в качестве мультимастера для коммуникации с контроллером DALI/ сенсором DALI)

Дальность действия

Макс. 10 м. тангенциально

Интерфейс

DALI-2

Клаcc защиты

II

Комплектующие, дополнительно

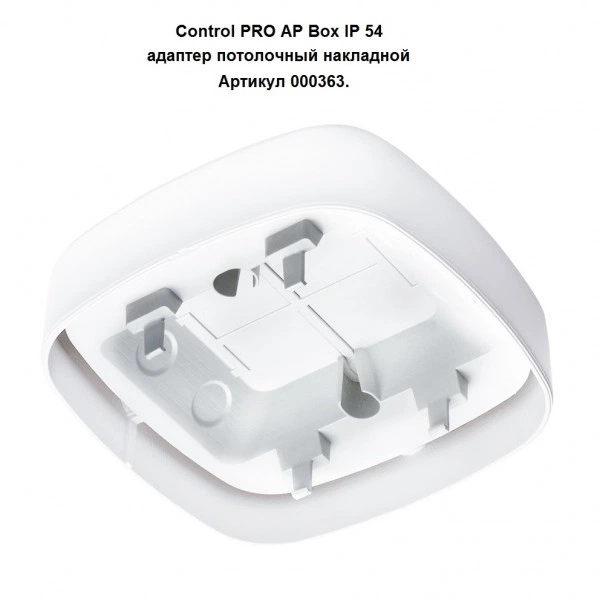

Накладная монтажная коробка Control PRO AP Box IP 54, арт. 000363 (приобретается отдельно)

Материал

Пластик, устойчивый к УФ-излучению

Нoминальное напряжение, В

По шине DALI / 10 – 22,5 V DC (DALI не является SELV – используйте инструкции по работе с низким напряжением)

Нагрузка

Выход DALI: 2-полюсная управляющая линия DALI

Настройки

Ввод в эксплуатацию осуществляется согласно действующему стандарту DALI-2. Доступны все функции и команды из стандарта DALI IEC 62386 часть 101, часть 103, часть 303 и часть 304. Определенные сенсором значения движений и яркости может запросить контроллер приложения DALI. Дополнительно возможна автоматическая или основывающаяся на времени циклическая отправка по графику

Площадь зоны присутствия PIR

Макс. 4 х 4 м. (16 м²)

Площадь зоны присутствия US

Макс. Ø 6 м.

Площадь зоны радиального движения PIR

Макс. 4 х 4 м. (16 м²)

Площадь зоны радиального движения US

Макс. Ø 6 м.

Площадь зоны тангенциального движения PIR

Макс. 8 х 8 м. (64 м²)

Площадь зоны тангенциального движения US

Макс. Ø 10 м. До упора влево = мин. радиус действия. До упора вправо (заводская настройка) = макс. радиус действия.

Потребляемая мощность, Вт

24 мА / 12 адресов DALI

Размеры (В x Ш x Г)

Ø 120 х 120 х 68 мм

Рекомендуемая высота установки

2-5 м

Сенсорика

PIR (пассивный инфракрасный), отдельный пиросенсор, 11 зон обнаружения, 520 зон переключения. Ультразвук 40 кГц

Стeпень зaщиты, IP

IP 20 / IP 54 с помощью накладной монтажной коробки Control PRO AP Box артикул 000363

Температурный диапазон

От -25° до + 55°

Тип сенсора

Инфракрасный / ультразвуковой

Угол охвата датчика

360° при угле раствора 180°

Установка

Внутренний, потолочный, встраиваемый

Установка сумеречного порога

2-1000 лк, ∞ / дневной свет

Функции

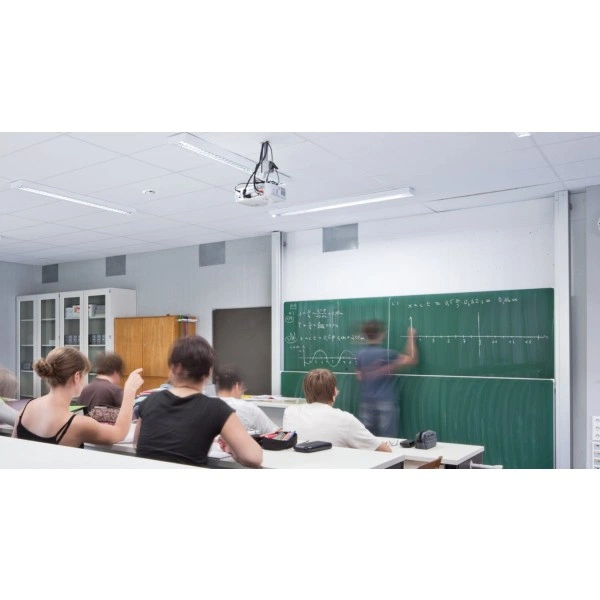

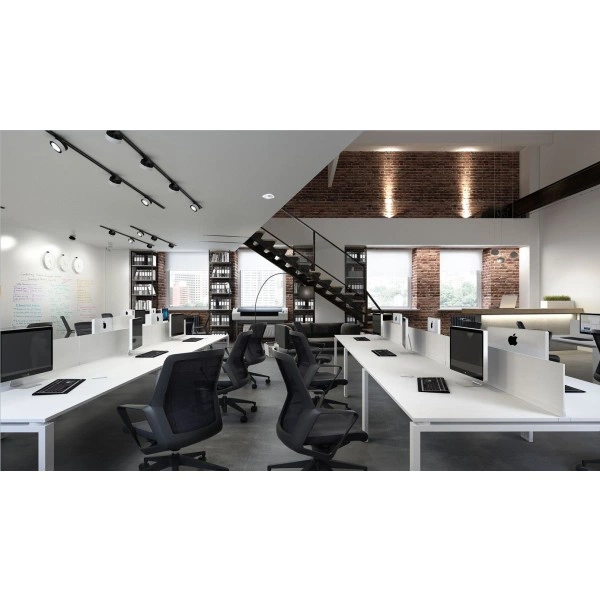

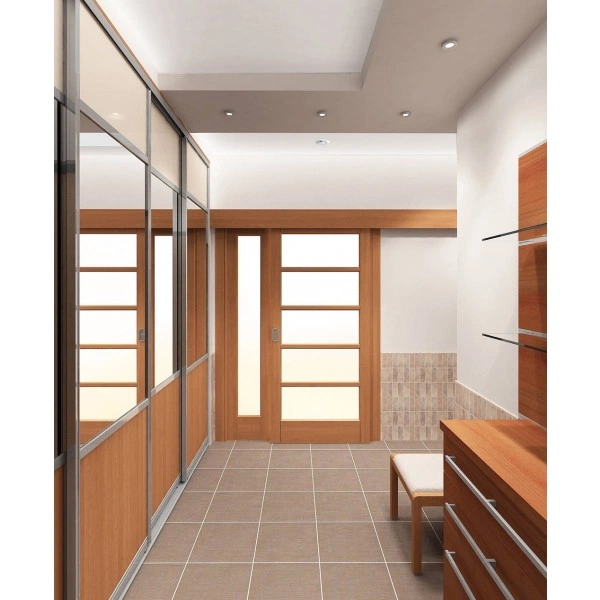

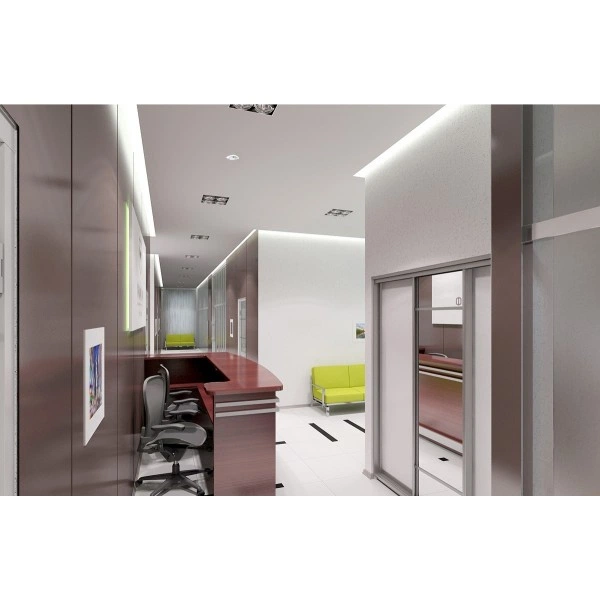

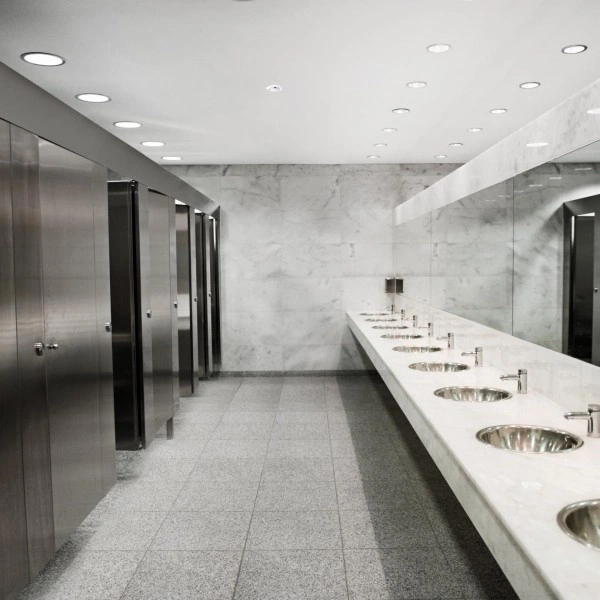

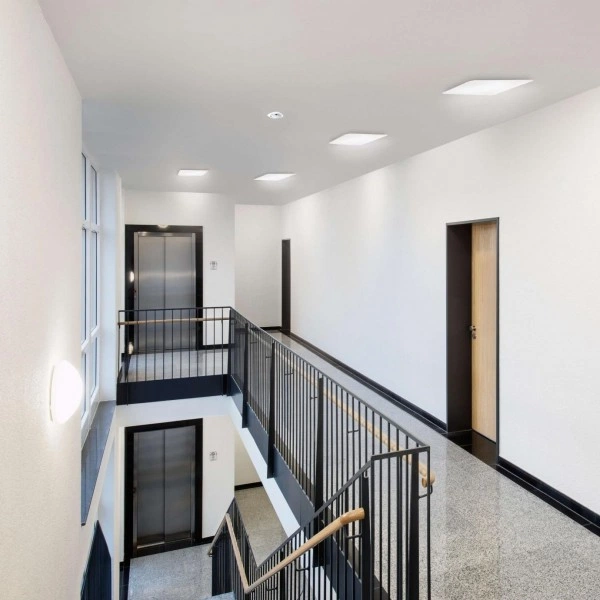

Важно! Управление сенсором через сторонний контроллер, по протоколу DALI-2!!! С помощью шины DALI сенсор подключается к прибору управления. Сенсор использует кабель DALI для коммуникации и для подачи питания. Адресный мультисенсор DALI. Идеален для офисов, раздевалок, гардеробных, классов, переговорных, помещений приёма пищи, санузлов, лестниц, лифтовых холлов, прихожих, подсобных помещений

Цвет

Белый
